Radio Télescope SPIDER 230C

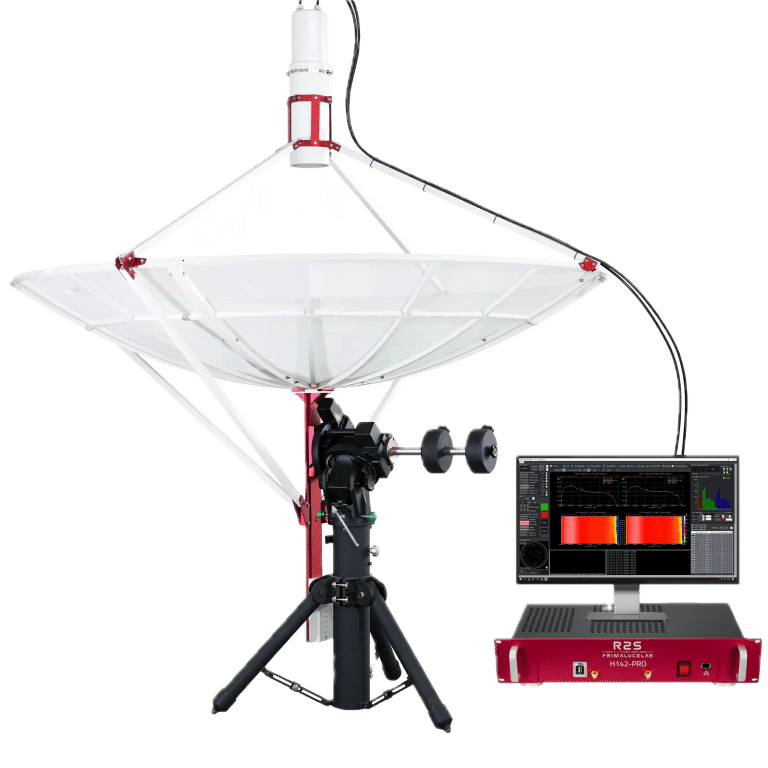

SPIDER 230C – Radiotélescope compact de 2,3 mètres (kit sans monture)

Le SPIDER 230C est un radiotélescope compact de 2,3 mètres de diamètre conçu pour la recherche radioastronomique à la fréquence de 1420 MHz, typique de la raie de l’hydrogène neutre (HI). Il s’agit d’un système complet et modulaire, combinant une antenne parabolique légère, un récepteur scientifique haute résolution et un logiciel professionnel de contrôle et d’analyse. Ce modèle permet l’utilisation d’une monture équatoriale motorisée standard, transformant une monture d’astronomie optique en véritable instrument radioastronomique.

Caractéristiques principales

• Antenne WEB230-5 de 2,3 m à foyer primaire avec supports avant et arrière spécifiques.
• Livrée avec un feed optimisé à 1420 MHz et deux amplificateurs à faible bruit (LNA) pour la double polarisation circulaire (LHCP / RHCP).
• Dispositif de support équatorial permettant l’installation de l’antenne sur une monture équatoriale GOTO (charge minimale : 50 kg, serrage type Losmandy).
• Récepteur H142-PRO radiomètre/spectromètre à 50 MHz de bande instantanée et 1024 canaux, destiné à être installé en salle de contrôle.
• Logiciel RadioUniversePRO pour Windows 10/11 : pilotage complet du radiotélescope, acquisition et traitement des données radio.
• Monture non incluse (kit sans monture – monture et trépied à ajouter séparément).

Une antenne légère et performante

L’antenne WEB230-5 est une parabole ajourée de 2,3 m de diamètre offrant un excellent compromis entre grande surface de collecte et poids réduit. Elle procure une meilleure résolution qu’une antenne pleine de 1,5 m tout en étant moins sensible au vent grâce à sa surface perforée (maille aluminium 3 × 4 mm, efficacité jusqu’à 5 GHz). Cette conception en fait une antenne idéale pour l’observation radioastronomique à 1420 MHz.

Conçue pour les montures équatoriales

Le SPIDER 230C est compatible avec les montures équatoriales informatisées de type astronomique (EQ8 ou équivalent). Ces montures offrent une précision de pointage et de suivi élevée pour un coût raisonnable. Le système fonctionne via le logiciel RadioUniversePRO en utilisant la plateforme ASCOM 6. L’utilisateur doit simplement s’assurer que sa monture dispose d’un pilote ASCOM compatible.

H-FEED : le cornet optimisé à 1420 MHz

Le H-FEED est un cornet d’alimentation spécialement conçu pour les radiotélescopes SPIDER. Il assure une illumination homogène du réflecteur, un gain élevé et une réduction des lobes secondaires et du bruit de débordement (spillover). Il permet la réception en double polarisation circulaire (LHCP/RHCP) grâce à deux LNA professionnels 1420 MHz, positionnés au foyer optimal de la parabole via une structure rigide à quatre bras. Un dispositif de focalisation fine garantit un alignement parfait pour maximiser la sensibilité.

Dispositif de support équatorial breveté

Le support développé par PrimaLuceLab permet d’adapter la grande antenne WEB230-5 sur une monture équatoriale standard. Grâce à un système à double contrepoids coulissant, l’équilibrage est parfait sur les deux axes, prévenant tout risque de basculement. Des tirants arrière renforcent la rigidité de l’ensemble, réduisant la déformation mécanique de la parabole et améliorant la précision du suivi. Sans ce système, le poids du réflecteur avant et du bloc LNA/feed rendrait impossible un suivi stable des cibles célestes.

H142-PRO : récepteur radioastronomique nouvelle génération

Le H142-PRO est un radiomètre/spectromètre professionnel à 1420 MHz, évolution directe du H142-One, développé en collaboration avec l’INAF Bologna. Conçu exclusivement pour les radiotélescopes SPIDER, il offre :

• Faible bruit électronique et rapport signal/bruit amélioré pour détecter les signaux faibles.
• Technologie IPA (Integrated Programmable Attenuator) : atténuation automatique évitant la saturation lors de l’observation de sources fortes (ex. : Soleil).
• Architecture superhétérodyne double conversion (UP/DOWN) : bande instantanée 50 MHz (1,395 – 1,445 GHz) avec convertisseur analogique/numérique 14 bits.
• Spectromètre 1024 canaux (résolution 61 kHz) avec affichage et traitement en temps réel via RadioUniversePRO.
• Installation sur rack 19″ ou sur table, avec deux sorties IF pour extension vers un backend optionnel.

Grâce à son gain élevé, sa stabilité et son électronique haut de gamme, le H142-PRO est idéal pour les institutions éducatives et de recherche souhaitant étudier les émissions radio d’objets astronomiques (hydrogène galactique, Soleil, pulsars, etc.).

RadioUniversePRO : logiciel de pilotage et d’analyse

RadioUniversePRO est un environnement complet de contrôle, d’acquisition et de traitement des données. Il gère la position de l’antenne, les paramètres du récepteur et l’enregistrement des signaux radio, tout en éliminant les interférences artificielles. L’utilisateur peut réaliser des transits ou cartographies radio de sources célestes. Les données sont sauvegardées sous forme graphique et en format FITS (compatible NASA FITS Viewer). Le logiciel, exclusivement fourni avec les radiotélescopes SPIDER, est compatible Windows 10/11 (64 bits recommandé, écran ≥ 1920×1080, i5 / i7 conseillé, 8 Go RAM).

Spécifications techniques

Préparation du site et utilisation

Le kit SPIDER 230C sans monture requiert une monture équatoriale GOTO (recommandée : EQ8 SynScan). La monture n’étant pas étanche, l’installation permanente en extérieur nécessite une protection. L’utilisateur doit prévoir alimentation et mise à la terre conformes, ainsi que les câbles reliant l’unité d’antenne extérieure à la salle de contrôle.

SPIDER Mark II : bien plus qu’une antenne

Fruit de 10 ans de recherche et développement par les ingénieurs de PrimaLuceLab, la gamme SPIDER Mark II garantit :

• Précision de pointage et de suivi supérieure aux antennes grand public.
• Logiciel radioastronomique dédié et haute sensibilité.
• Fabrication, assemblage et tests en Italie.
• Service avant-vente, assistance après-vente, mises à jour matérielles et logicielles continues.
• Installation sur site partout dans le monde par une équipe technique qualifiée.

Le SPIDER 230C – compact, précis et modulaire – ouvre la voie à la radioastronomie scientifique accessible aux établissements éducatifs, clubs et observatoires souhaitant explorer l’Univers à 1420 MHz.
