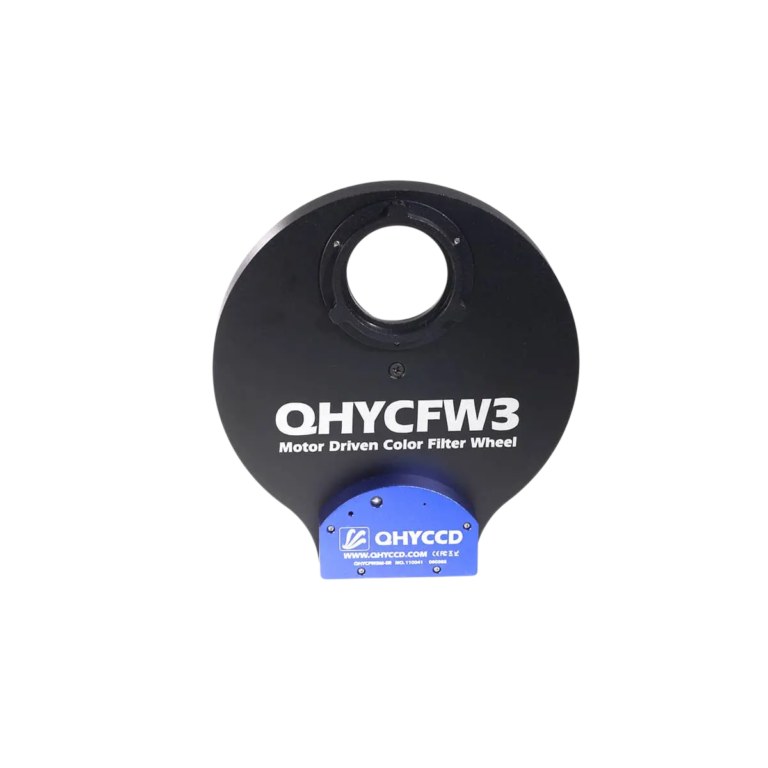

Roue à filtre CFW3XL 9 positions (9*2″/9*50mm/7*50mm carré)

Présentation des roues à filtres motorisées CFW3 de QHYCCD

Les roues à filtres motorisées de la série CFW3 de QHYCCD sont des équipements de pointe conçus pour répondre aux exigences des astrophotographes et chercheurs en astronomie. Ces dispositifs permettent de basculer rapidement et précisément entre différents filtres optiques, ce qui est essentiel pour l’imagerie multispectrale, l’observation en bande étroite, ou encore les projets scientifiques nécessitant une couverture spectrale étendue.

La série CFW3 se décline en plusieurs modèles : CFW3S-SR/US, CFW3M-SR/US, CFW3L, et CFW3XL, chacun ayant des spécificités adaptées à des besoins variés. Une distinction importante entre les versions SR et US réside dans la profondeur physique de la roue à filtres, ce qui impacte directement l’intégration dans des setups optiques complexes.

Caractéristiques techniques communes à la série CFW3

1. Précision mécanique et motorisation

• Positionnement des filtres : Moteur pas-à-pas haute précision, garantissant un positionnement exact avec une répétabilité exceptionnelle.
• Vibrations minimisées : Le mécanisme d’entraînement est conçu pour minimiser les vibrations et assurer un fonctionnement silencieux.
• Temps de changement de filtre : Le temps moyen de changement de filtre est inférieur à 2 secondes, optimisant le workflow.

2. Construction robuste et compacte

• Matériau : Aluminium anodisé de qualité aéronautique, résistant aux conditions environnementales (humidité, variations thermiques).
• Réduction du backfocus : La conception compacte réduit le backfocus global du système optique.
• Versions SR et US : Les versions SR sont plus fines, idéales pour des setups à faible backfocus, tandis que les versions US sont légèrement plus épaisses, offrant plus de flexibilité pour les accessoires.

3. Compatibilité logicielle et matérielle

• Logiciels compatibles : ASCOM, NINA, Maxim DL, SGP (Sequence Generator Pro).
• Connectivité : Connexion via USB ou série avec certaines caméras QHYCCD.
• Firmware évolutif : Assure la compatibilité future avec les mises à jour logicielles.

4. Capacité en filtres

• Formats de filtres : 1.25”, 31 mm non montés, 36 mm non montés, 2”, 50 mm non montés selon le modèle.
• Plaques interchangeables : Permet une personnalisation rapide selon les besoins du projet.

Les différentes versions de la série CFW3

1. Modèle CFW3S-SR/US

• Capacité : Jusqu’à 7 filtres au format 1.25” ou 31 mm non montés.
• Usage recommandé : Idéal pour les capteurs CMOS ou CCD compacts comme le QHY183 ou le QHY294.
• SR/US : SR : Version plus fine pour un faible backfocus, US : Version plus profonde, offrant une compatibilité accrue avec certains accessoires.

2. Modèle CFW3M-SR/US

• Capacité : Jusqu’à 7 filtres au format 36 mm non montés.
• Usage recommandé : Adapté aux capteurs intermédiaires tels que ceux des QHY268M ou QHY600M.
• SR/US : SR : Version plus fine pour un faible backfocus, US : Version plus profonde.

3. Modèle CFW3L

• Capacité : Jusqu’à 7 filtres au format 2” ou jusqu’à 9 filtres au format 50 mm non montés.
• Usage recommandé : Conçu pour des capteurs plein format comme le QHY16200A ou le QHY600 Pro.
• Distinction : Pas de distinction SR/US ici.

4. Modèle CFW3XL

• Capacité : Jusqu’à 10 filtres au format 50 mm non montés.
• Usage recommandé : Destiné aux astrophotographes professionnels utilisant des capteurs très grands formats.

Points différenciateurs majeurs entre les versions

• Capacité en nombre et taille de filtres : Les modèles S/M sont conçus pour des setups compacts/intermédiaires, tandis que les modèles L/XL visent les configurations professionnelles avec capteurs plein format ou très grand format.
• Profondeur physique : SR : Version fine, idéale pour minimiser le backfocus, US : Version légèrement plus profonde offrant plus de flexibilité.

Applications pratiques des roues à filtres CFW3

• L’imagerie en bande étroite (Ha, OIII, SII), où la précision du positionnement est cruciale.
• Les projets scientifiques nécessitant l’utilisation simultanée de nombreux filtres photométriques.
• L’astrophotographie couleur avancée combinant LRGB + bandes étroites.

Récapitulatif efficace de la série CFW3

• Quatre modèles principaux (S/M/L/XL) adaptés à différents besoins en termes de taille et nombre de filtres.
• Moteur pas-à-pas précis avec changement rapide (<2 secondes).
• Compatibilité étendue avec logiciels ASCOM/NINA et caméras QHYCCD modernes.
• Construction robuste en aluminium anodisé réduisant le backfocus global.
• Versions SR (faible profondeur) et US (profondeur standard) disponibles sur les modèles S/M.

Conclusion

En conclusion, la gamme QHYCCD CFW3 est un choix incontournable pour maximiser la flexibilité optique tout en maintenant une qualité irréprochable dans vos projets d’imagerie astronomique avancée !
