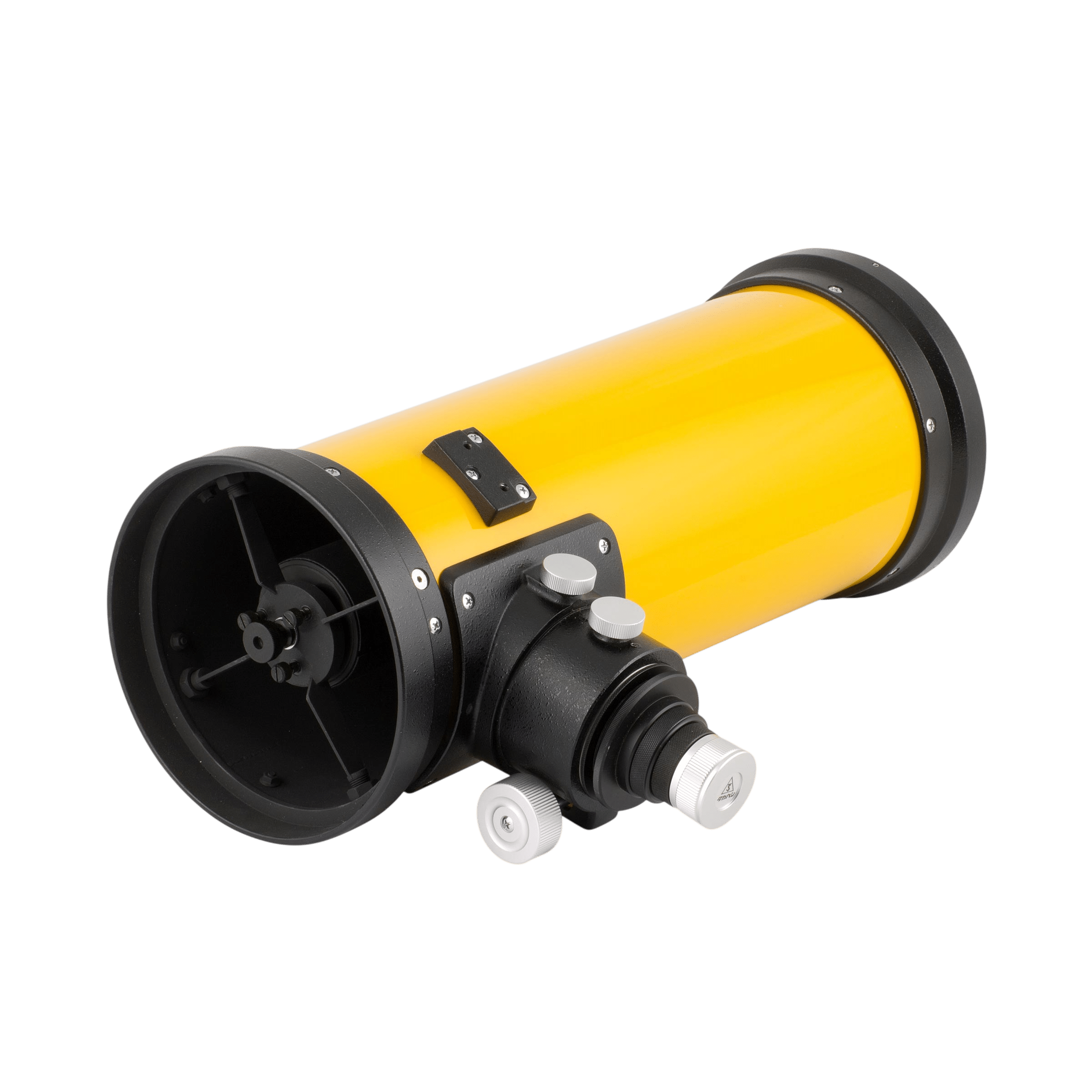

Takahashi Epsilon-130D : astrographe 130 mm F/D 3,3, tube seul

Un astrographe compact pour les grands champs

L’Epsilon-130D associe un diamètre de 130 mm à une focale de 430 mm et à une ouverture de F/D 3,3. Cette courte focale convient à la photographie des nébuleuses étendues et des grands champs stellaires. La référence TEK13010 correspond au tube optique seul, à compléter avec votre monture et votre équipement de prise de vues.

Un champ corrigé pour la photographie

Le miroir primaire hyperbolique travaille avec un miroir secondaire plan et un correcteur intégré à la crémaillère. Cette formule de Newton hyperbolique modifié offre un cercle image corrigé de 44 mm. Le correcteur fait partie de l’équipement optique du tube ; les raccords photographiques se choisissent en fonction de la caméra ou du boîtier utilisé.

Préparer le train photographique

Le backfocus de 56,2 mm définit la distance de travail à respecter selon le schéma Takahashi. Les bagues, le porte-filtre et le boîtier doivent être pris en compte dans ce tirage, ainsi que dans le diamètre de passage disponible pour le capteur. Les bagues T grand champ et l’extendeur Epsilon 1,5× propre au 130D sont des options distinctes de la configuration native.

Cadrage, réglage et transport

Le collier rotatif intégré à la crémaillère permet d’orienter le champ photographique. L’araignée renforcée porte le miroir secondaire et limite les flexions. Des repères sur les deux miroirs permettent de contrôler la collimation de jour avec les outils Takahashi adaptés, en suivant la procédure du 130D.

Dimensionner la fixation et la monture

Le tube mesure 460 mm de long et 166 mm de diamètre, pour une masse de 4,9 kg. Son extrémité avant atteint 188 mm de diamètre. Pour choisir la monture et équilibrer l’installation, ajoutez la masse des colliers et du train photographique à celle du tube.

Accessoires pour votre installation

• Contrôler la collimation : associer le tube réticulé TKA00442 à l’oculaire de collimation TKA00441. Le schéma du Epsilon-130D indique le montage adaptateur visuel n°10, tube n°19, bague n°14, porte-oculaire 31,75 mm n°46, puis oculaire de collimation n°29. Retirer le correcteur pour ce réglage, puis le remonter conformément à la notice avant l’imagerie.
• Fixer le tube : les colliers doubles 166WS TKA69420S sont prévus pour le Epsilon-130D. La surplatine est comprise dans cet ensemble ; la plaque inférieure ou la queue d’aronde est à prévoir séparément. Takahashi recommande la platine M TMP02200. Toute autre interface doit respecter les perçages et entraxes des colliers et de la monture.

Contenu livré et configuration

Tube optique Epsilon-130D TEK13010 avec correcteur intégré. La monture, la caméra, les colliers et leur fixation, la bague T et l’extendeur se choisissent séparément. Les outils de collimation cités ci-dessus sont optionnels.

Fiche officielle Takahashi TEK13010 ; catalogue Takahashi 2025, page PDF 33.
