Takahashi RD C0.72X : réducteur pour FS-60

Un réducteur dédié aux FS-60

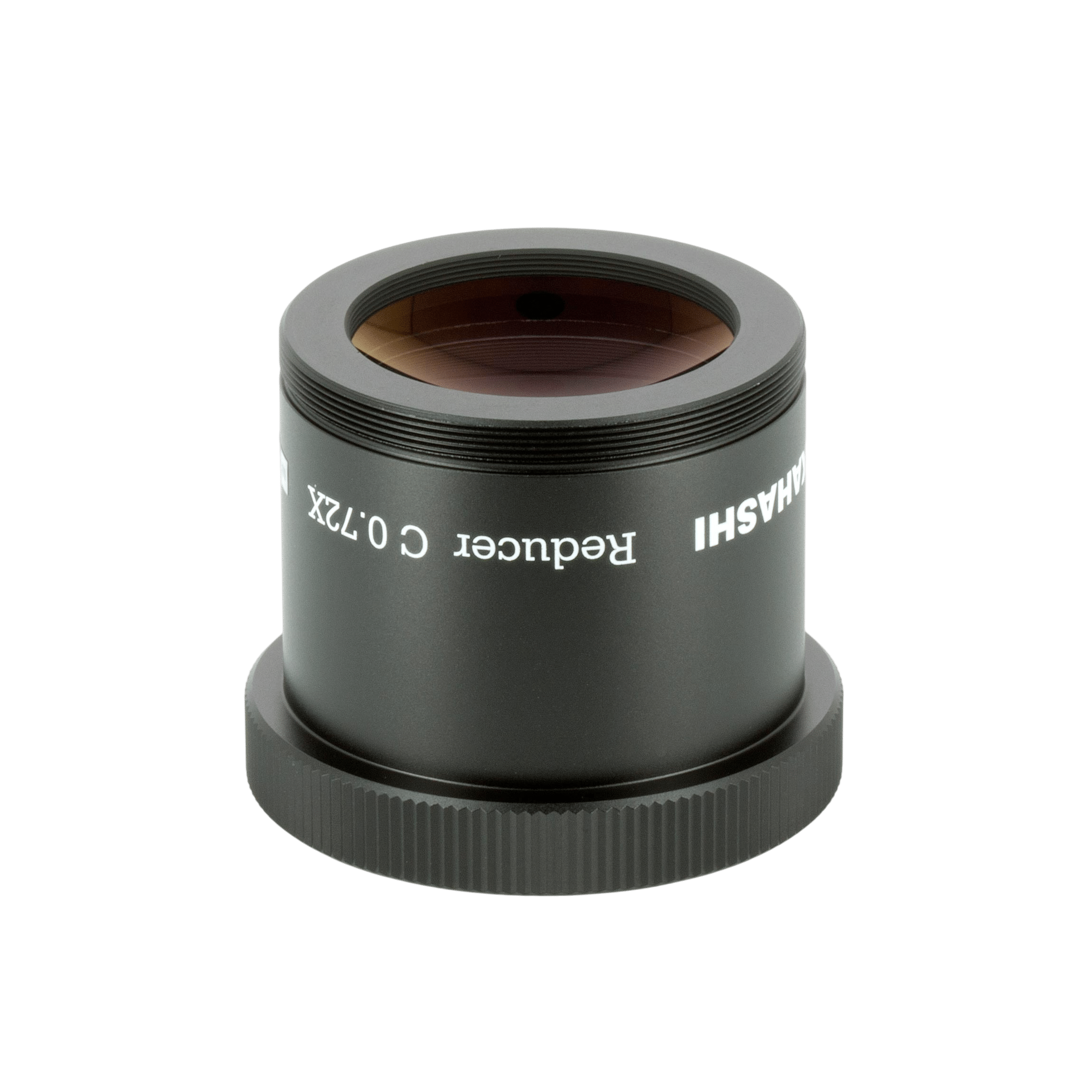

Le Takahashi RD C0.72X, référence TKA20580B, est un accessoire optique destiné aux lunettes FS-60CB, FS-60Q et aux anciennes versions FS-60B et FS-60CSV. Il permet de préparer un montage photographique autour de cette famille de lunettes. Pour chaque version, le schéma de montage Takahashi reste la référence pour choisir les raccords et organiser le train optique.

Raccorder le boîtier ou la caméra

L’entrée mécanique utilise un filetage M56x0.75 femelle et la sortie un filetage M52x0.75 mâle. Un boîtier photographique se raccorde avec une bague T grand champ spécifique aux FS-60 et à la marque du boîtier. Cette bague est un élément de montage à prévoir, et non un accessoire annoncé comme inclus avec le réducteur.

Respecter le tirage du montage

Le backfocus mécanique annoncé est de 56,2 mm. Cette distance doit être prise en compte pour assembler une caméra CMOS ou CCD, avec ou sans roue à filtres. Le fabricant donne un cercle image corrigé de 40 mm ; cette valeur décrit le champ corrigé de l’accessoire et ne constitue pas une promesse de couverture uniforme pour toute configuration de capteur et de raccords.

Un accessoire compact à intégrer au train optique

La longueur publiée est de 48 mm pour une masse de 180 g. Avant montage, vérifiez les interfaces de votre lunette et la distance disponible jusqu’au capteur. Les caractéristiques ci-dessous concernent uniquement cette référence : elles ne décrivent pas un ensemble comprenant une lunette, une caméra ou une roue à filtres.

Caractéristiques techniques

Composition

Réducteur TKA20580B. Bague T, lunette, appareil photo et caméra non annoncés comme inclus.

Fiche officielle Takahashi
