Tiroir à filtres multidiamètres

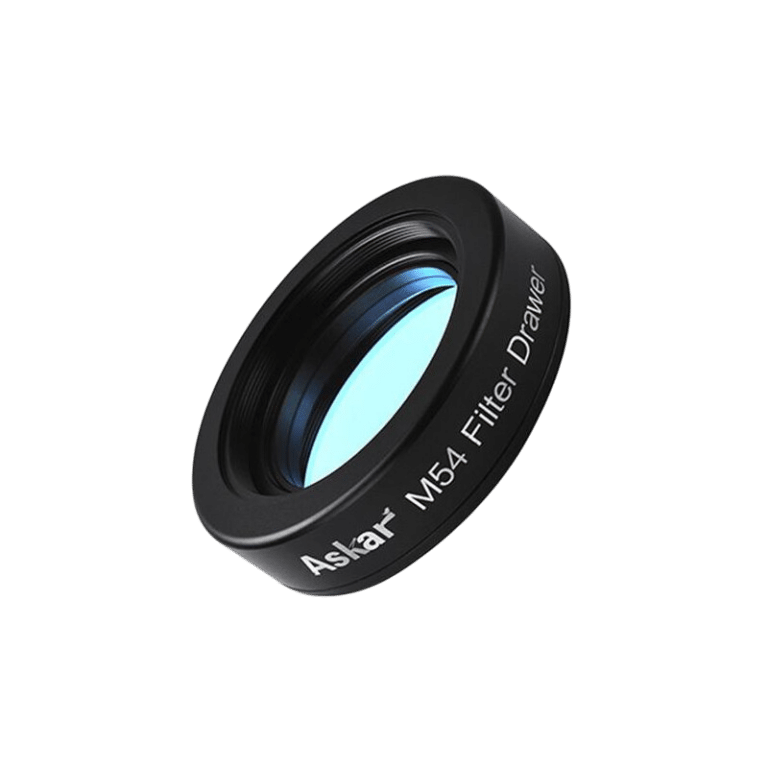

Présentation du Tiroir à Filtres Multifonctions Askar

Le Tiroir à Filtres Multifonctions Askar est conçu pour simplifier l’utilisation des filtres dans l’astronomie et l’astrophotographie, offrant une solution polyvalente et pratique pour insérer différents filtres sans difficultés. Voici un aperçu détaillé des fonctionnalités, des composants et des étapes de montage pour vous aider à en tirer le meilleur parti.

Caractéristiques et Fonctionnalités

1. Compatibilité Étendue

• Le tiroir est compatible avec des filtres non montés de 31 mm, 36 mm et 50 mm de diamètre ainsi qu’avec des filtres montés de 1,25 pouce et de 2 pouces. Cela permet de passer facilement d’un type de filtre à un autre sans changer d’équipement.
• Il intègre des adaptateurs interchangeables (M42, M48, M54) pour s’adapter à différents télescopes et caméras d’astronomie, assurant une compatibilité avec la majorité des systèmes disponibles.

2. Construction Robuste

• Le tiroir est conçu en aluminium usiné par CNC, offrant solidité et durabilité, avec un revêtement lisse pour une manipulation confortable.
• Le logo Askar classique garantit la qualité de fabrication.

3. Système Coulissant de Filtre

• Le tiroir dispose de différentes plaques coulissantes (sliders) pour accueillir chaque type de filtre. Vous avez un slider spécifique pour les filtres de 1,25” et de 31 mm, un autre pour les filtres de 36 mm, et un troisième pour les filtres de 2” et de 50 mm non montés.

Composants Principaux

• Corps Principal du Tiroir : Il supporte le slider de filtre et permet la connexion entre le télescope et la caméra.
• Slider de Filtre : Plaque interchangeable conçue pour transporter les filtres, avec des options de filetage et de rainures pour fixer les filtres montés et non montés.
• Anneaux de Fixation des Filtres : Utilisés pour maintenir en place les filtres non montés, sécurisant leur position pendant l’utilisation.
• Adaptateurs Télescope et Caméra : Différents adaptateurs filetés (M42, M48, M54) pour connecter le tiroir avec le télescope et la caméra.
• Vis et Outils : Des vis fraisées et des clés Allen (1,27 mm, 1,5 mm, et 2 mm) pour ajuster et fixer chaque élément.

Étapes d’Assemblage

1. Préparation

• Sortez le corps principal du tiroir et choisissez l’adaptateur de caméra adéquat (M42, M48 ou M54) en fonction du filetage de votre caméra.

2. Fixation de l’Adaptateur de Caméra

• Fixez l’adaptateur de caméra au corps principal du tiroir à l’aide des vis fraisées M3×8 fournies, et serrez-les avec la clé Allen de 2 mm.

3. Installation de l’Adaptateur Télescope

• Sélectionnez et vissez l’adaptateur télescope correspondant au filetage de votre télescope (M42, M48 ou M54). Assurez-vous qu’il est bien fixé.

4. Connexion du Tiroir

• Reliez le tiroir avec votre télescope et votre caméra, en vérifiant que toutes les connexions sont sécurisées pour éviter toute fuite de lumière ou désalignement.

5. Insertion du Filtre

• Choisissez le slider de filtre en fonction du diamètre du filtre que vous souhaitez utiliser. Pour les filtres non montés, insérez le filtre dans la rainure circulaire et fixez-le avec l’anneau de maintien et les vis M2×4 pour le sécuriser.
• Pour les filtres montés de 1,25” ou 2”, vissez-les directement sur le slider correspondant.

6. Réglage et Mise en Place

• Insérez le slider de filtre dans le tiroir. Assurez-vous que le système optique est bien ajusté pour avoir le bon focus. Vous pouvez ajouter des entretoises (spacers) si nécessaire pour obtenir la mise au point arrière optimale.

Avantages du Tiroir à Filtres Multifonctions Askar

• Polyvalence : Compatible avec une large gamme de filtres et caméras astronomiques.
• Précision : Les adaptateurs et sliders permettent un changement de filtre rapide et sans désalignement.
• Facilité d’utilisation : Le système coulissant facilite l’insertion et la fixation des filtres sans complexité.
• Durabilité : La construction en aluminium usiné assure une longue durée de vie même dans des conditions d’observation difficiles.

Applications

Le Tiroir à Filtres Multifonctions Askar est idéal pour :

• Les astrophotographes et observateurs utilisant une variété de filtres pour différents types de observations.
• Les configurations où le changement rapide de filtres est nécessaire, sans désalignement.
• Les utilisateurs qui ont besoin d’un système flexible et pratique pour gérer plusieurs filtres de tailles différentes.

Conclusion

En résumé, le Tiroir à Filtres Multifonctions Askar est une solution pratique et robuste pour les astrophotographes, simplifiant grandement la gestion des filtres et améliorant l’efficacité des sessions d’observation et de photographie.
