Wanderer ETA M54 — Correcteur de tilt électronique ultra-fin

Un réglage électronique du tilt pour votre train optique

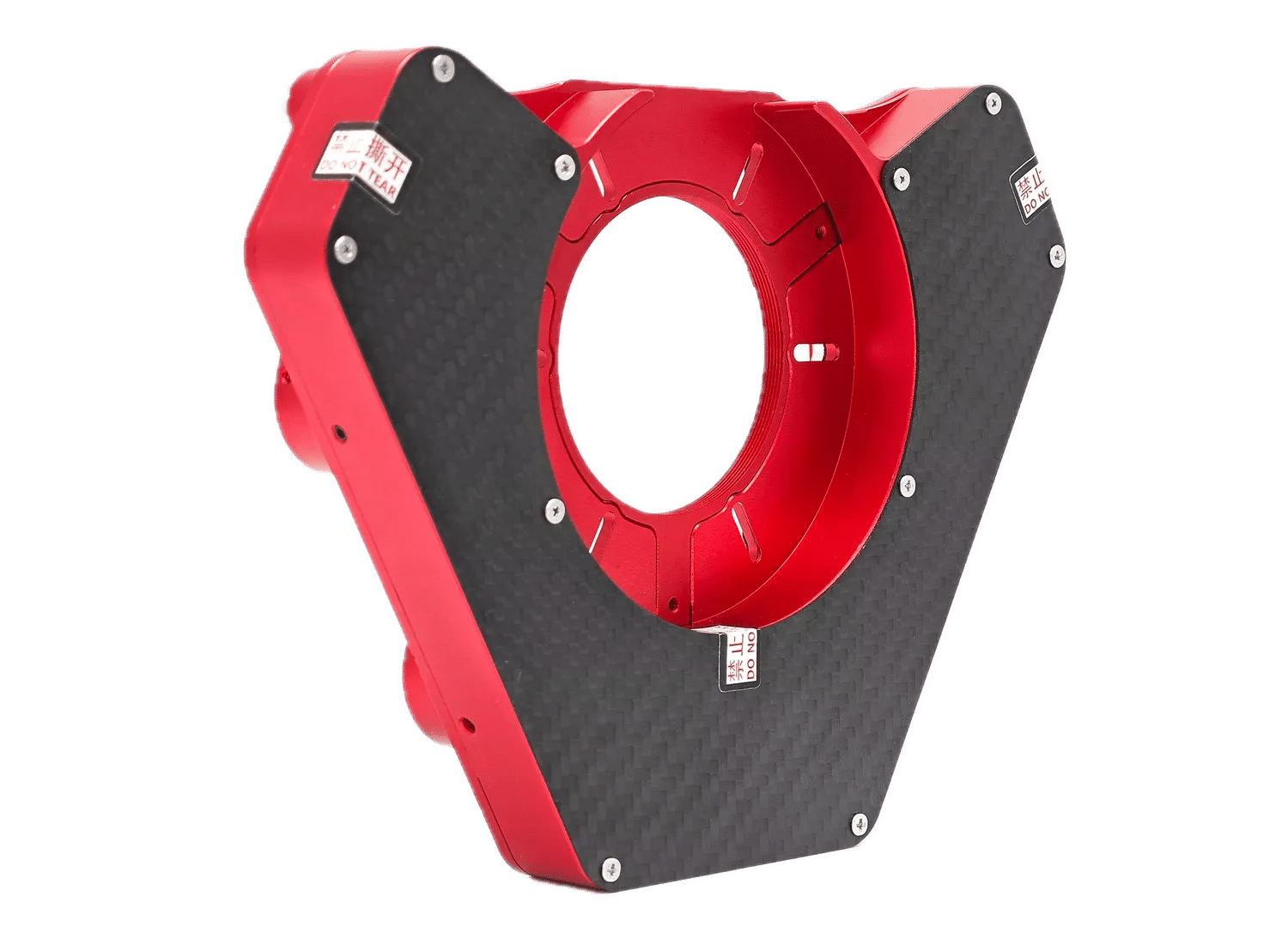

Le WandererAstro ETA M54 est un correcteur électronique conçu pour ajuster l’inclinaison du capteur et le back focus d’un train d’imagerie astronomique. Il permet de commander ces réglages à distance, sans intervenir directement sur les vis de tilt pendant la séance. Son système à trois points s’adresse aux configurations où l’alignement du capteur et la distance entre les éléments optiques demandent une attention particulière.

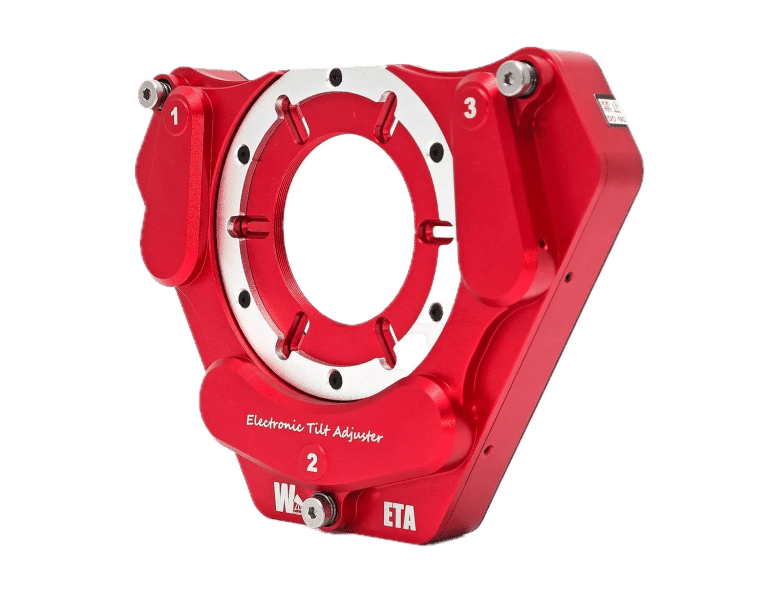

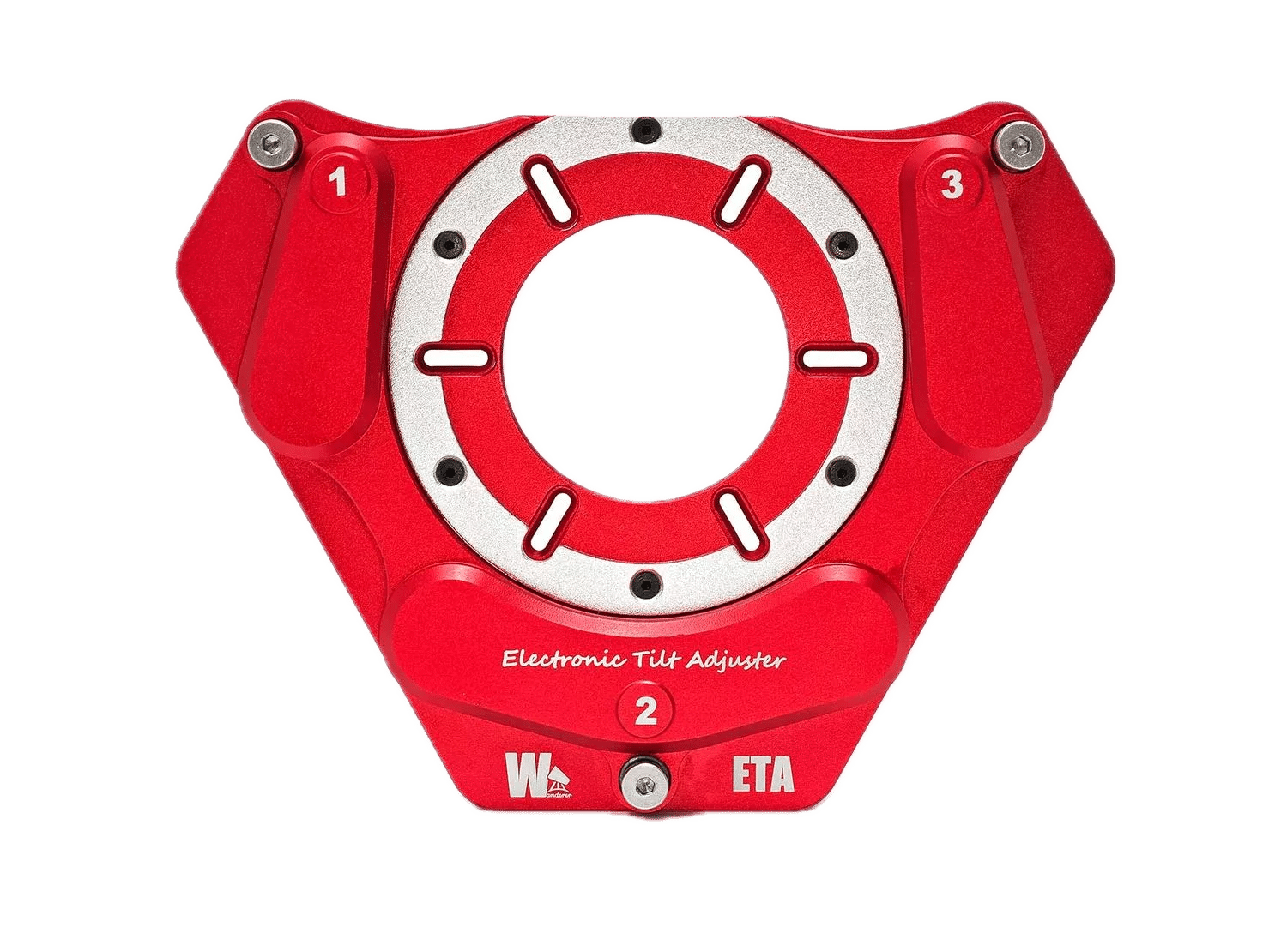

Trois moteurs et trois encodeurs travaillent indépendamment pour régler la position du mécanisme. WandererAstro annonce une course de 1,2 mm, une résolution moteur de 0,3 µm par pas et une précision de positionnement jusqu’à 2 µm. Ces valeurs décrivent le mécanisme : le résultat obtenu dépend aussi de l’instrument, de la caméra et de la configuration du train optique.

Une intégration à examiner selon votre montage

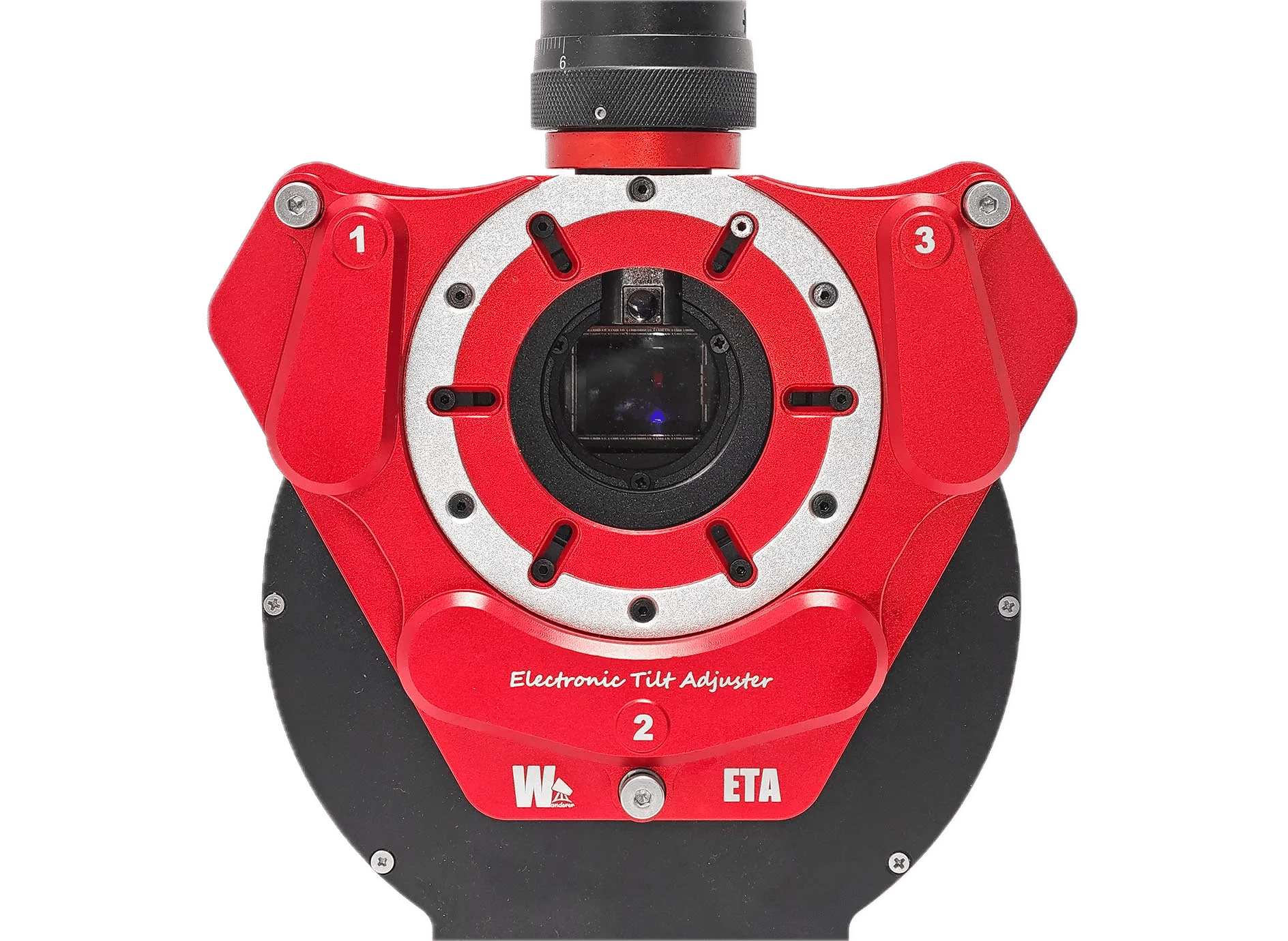

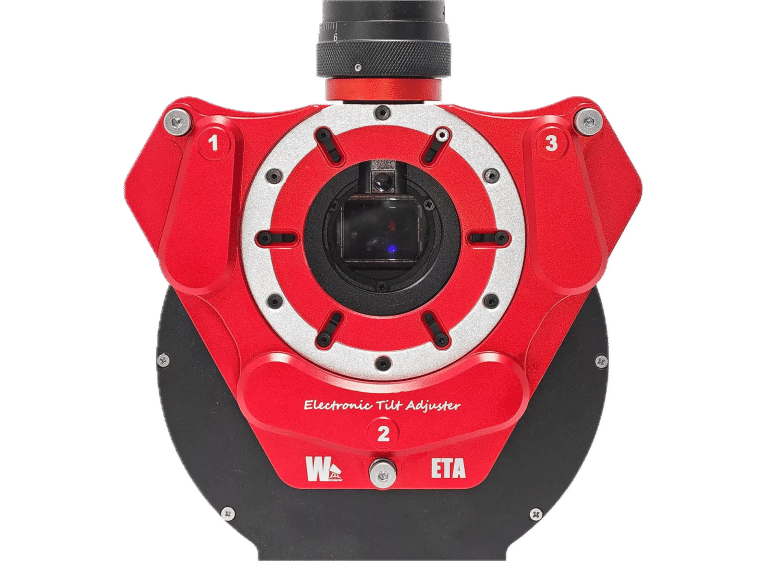

L’ETA peut être installé devant une caméra, une roue à filtres ou un diviseur optique compatible. Lorsqu’il est fixé directement par vis à un équipement côté caméra, le fabricant indique qu’il occupe 5 mm de back focus ou de course de mise au point. Dans de nombreux montages, il reste possible de respecter un back focus de 55 mm, mais cette valeur n’est pas garantie pour toutes les configurations. Il faut additionner les distances et vérifier les fixations propres à votre matériel avant l’installation.

Le filetage M54 femelle intégré à l’ETA est destiné au côté télescope. Le fabricant demande de ne pas l’utiliser pour raccorder un appareil côté caméra, afin d’éviter d’endommager le mécanisme. Pour une connexion filetée côté caméra, l’adaptateur M54 femelle spécifique est proposé séparément. La fixation directe par vis constitue une autre possibilité si les points de fixation de l’appareil sont compatibles.

WandererAstro documente plusieurs exemples de montage avec des équipements ZWO, QHYCCD, ToupTek et Player One. Ces exemples ne garantissent pas la compatibilité de chaque modèle : le diamètre, les filetages, l’emplacement des vis et le back focus doivent être contrôlés pour le montage envisagé. Sans diviseur optique, le montage direct sur une caméra compatible reste possible ; un adaptateur de roue à filtres peut être nécessaire pour d’autres configurations.

Charge et emplacement

Le fabricant limite à 3 kg le poids total des équipements placés derrière l’ETA. Il prévoit son installation devant la caméra, la roue à filtres ou le diviseur optique, et déconseille de le placer devant des correcteurs de champ, réducteurs ou porte-oculaires lourds. Ces limites sont importantes pour préserver la rigidité du montage. Avant de commander, vérifiez la masse des éléments situés côté caméra et la possibilité de les fixer correctement.

Commande et alimentation

Le logiciel WandererEmpire permet de piloter l’ETA et de visualiser les réglages. WandererAstro indique également une intégration avec NINA pour l’ajustement automatique du tilt. Les réglages et la durée de l’opération dépendent de la configuration et des images analysées ; consultez la documentation du fabricant pour la mise en place logicielle.

L’appareil est alimenté par USB 5 V, 0,5 A et utilise une connexion USB 2.0 Type-B. Il pèse 470 g. Le manuel indique une plage de fonctionnement de −25 à 50 °C. L’ensemble est conçu pour être intégré à un train optique : la caméra, le diviseur optique et les autres équipements montrés sur les illustrations ne sont pas inclus.

Contenu indiqué par le fabricant

Le visuel de la boîte du fabricant présente l’ETA M54, un câble USB 2.0 de 1 m, des vis M2,5 de 4 mm et de 10 mm, ainsi qu’un adaptateur M48 femelle vers M54 mâle de 0 mm. Cet adaptateur inclus est distinct de l’adaptateur M54 femelle côté caméra vendu en option. Vérifiez les pièces reçues et le montage prévu avant l’assemblage.

Caractéristiques techniques
