CHF 99
Auf Lager beim Lieferanten (Übliche Lieferzeit ca. 10 Werktage)

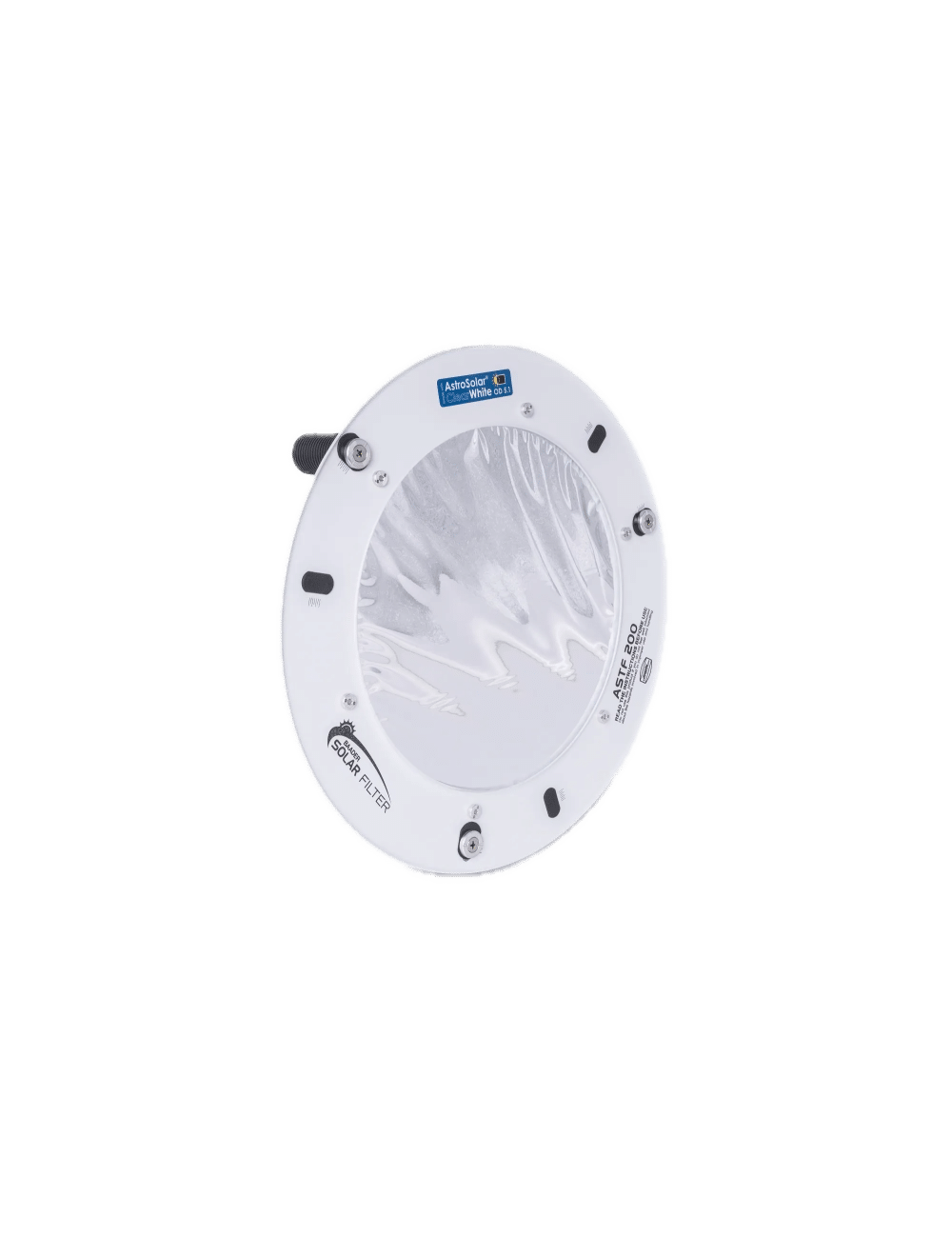

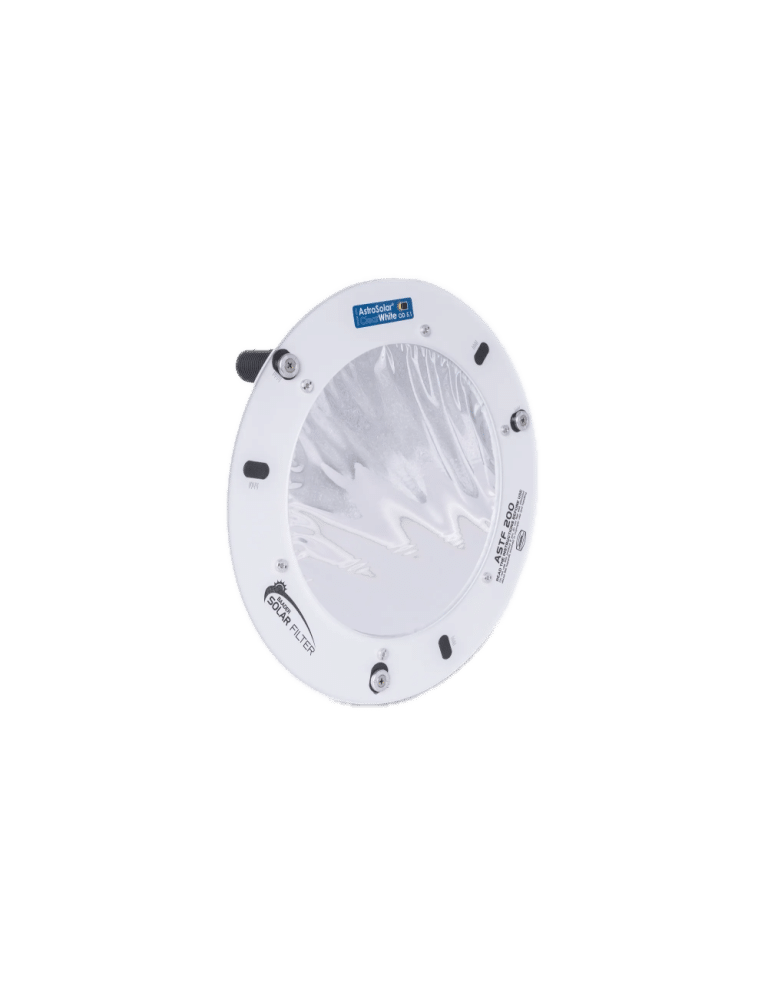

Die Baader ASTF 80 AstroSolar® OD 5.1 ClearWhite est un filtre solaire frontal
de haute qualité destiné à l’observation visuelle et à la photographie du Soleil en lumière blanche.
Il se place directement à l’avant du télescope, de la lunette astronomique ou du téléobjectif, avant que
la lumière solaire ne soit concentrée par l’instrument.
Il permet d’observer la photosphère solaire, les taches solaires, les zones d’ombre et de pénombre ainsi que,
dans de bonnes conditions, certains détails fins de la surface solaire.
Important : cette fiche produit correspond au modèle ASTF 80 mm.
Le chiffre 80 mm désigne l’ouverture libre du filtre solaire,
c’est-à-dire le diamètre de la zone de film AstroSolar® traversée par la lumière.
Il ne correspond pas directement au diamètre extérieur du tube ou du pare-buée sur lequel
le filtre sera installé.
Tous les autres diamètres de la gamme sont disponibles sur demande :
100, 120, 140, 160, 180, 200, 240 et 280 mm.
Le filtre utilise le film original
Baader AstroSolar® ClearWhite Safety OD 5.1, conçu pour l’observation directe
et la photographie du Soleil en lumière blanche.
Sa densité optique OD 5.1 réduit très fortement l’intensité de la lumière solaire,
d’environ 99,9992 %, soit un facteur d’atténuation proche de 125 000.
Le rendu ClearWhite produit une image solaire blanche, claire et neutre. Il évite les dominantes orangées
ou bleutées très prononcées que l’on peut rencontrer avec certains autres filtres solaires.
Le Baader ASTF 80 est adapté à l’observation du Soleil à différents grossissements. La finesse des détails
visibles dépendra du diamètre et de la qualité de l’instrument, du grossissement utilisé ainsi que de la
turbulence atmosphérique.
Il est particulièrement adapté à :
Le film AstroSolar® est installé sans contrainte mécanique excessive. Il ne doit pas être tendu comme
une membrane rigide ou comme une peau de tambour.
De légères ondulations visibles sont normales. Elles permettent au film de conserver ses performances
optiques. Un film trop tendu pourrait introduire des déformations et réduire la qualité de l’image,
particulièrement à fort grossissement.
La série ASTF utilise une monture conçue pour accompagner les variations de température sans imposer
de tensions indésirables au film solaire.
Le cadre supportant le film peut légèrement évoluer indépendamment de l’anneau principal. Cette conception
réduit le risque de déformation optique ou d’astigmatisme lorsque la température change rapidement.
Le système est conçu pour fonctionner sur une large plage de températures, approximativement comprise
zwischen -30 °C et +50 °C.
Le filtre Baader ASTF possède un grand anneau frontal équipé de
trois tiges de centrage réglables, disposées autour du filtre.
Ces trois tiges fonctionnent comme des pattes de maintien. Elles viennent prendre appui contre le tube
ou contre le pare-buée du télescope afin de :
Les tiges coulissent dans les supports de l’anneau. Leur position peut être ajustée sans outil,
puis bloquée une fois le filtre correctement centré.
Dans la majorité des installations, les trois tiges viennent entourer le pare-buée ou l’avant du tube.
Elles appuient contre sa surface extérieure.
Vue simplifiée de face :
Tige
↓
┌─────────────┐
│ ┌─────┐ │
Tige → │ │tube │ │ ← Tige
│ └─────┘ │
└─────────────┘
Anneau du filtre
Le filtre agit alors comme un grand capuchon réglable placé devant le télescope.
Pour choisir la bonne taille, il faut mesurer le
diamètre extérieur du pare-buée ou du tube à l’endroit exact où les tiges vont prendre appui.
Une lunette peut avoir un objectif de 80 mm, mais un pare-buée mesurant 110, 120 ou même 130 mm de diamètre extérieur.
C’est ce diamètre extérieur qui doit être pris en compte pour vérifier la fixation.
Par exemple :
Le chiffre 80 mm ne signifie donc pas que le tube doit lui-même mesurer 80 mm à l’extérieur.
Le filtre ASTF 80 est livré avec deux jeux de tiges de centrage :
Les tiges de 10 mm et de 20 mm remplissent la même fonction, mais leur épaisseur différente permet
d’adapter le filtre à plusieurs diamètres de tubes.
Les tiges de 20 mm occupent davantage d’espace entre l’anneau du filtre et le tube. Elles permettent
donc généralement de fixer le filtre sur un tube plus petit.
Les tiges de 10 mm sont plus fines et conviennent généralement aux tubes de diamètre extérieur plus important.
Pour le modèle ASTF 80 :
Lorsque les tiges entourent le tube ou le pare-buée par l’extérieur, les plages de compatibilité sont :
En combinant les deux jeux de tiges, le modèle ASTF 80 peut donc généralement être monté sur un tube
ou un pare-buée dont le diamètre extérieur est compris entre environ 100 et 140 mm.
| Diamètre extérieur mesuré | Compatibilité avec l’ASTF 80 | Tiges recommandées |
|---|---|---|
| 95 mm | Non, diamètre généralement trop petit | Choisir un autre modèle ou vérifier une autre méthode de montage |
| 102 mm | Ja | Tiges de 20 mm |
| 110 mm | Ja | Tiges de 10 ou 20 mm selon l’ajustement |
| 120 mm | Ja | Tiges de 10 ou 20 mm |
| 130 mm | Ja | Tiges de 10 ou 20 mm selon l’ajustement |
| 138 mm | Ja | Tiges de 10 mm |
| 145 mm | Non en montage extérieur normal | Choisir un modèle ASTF plus grand |
Dans certaines configurations, les tiges peuvent prendre appui à l’intérieur d’un rebord, d’un pare-buée
ou d’une ouverture suffisamment large.
Il ne s’agit pas du montage le plus courant. Il est principalement utile lorsque la forme du tube ne permet
pas aux tiges d’entourer correctement l’extérieur.
Vue simplifiée de face :
┌───────────────┐
│ pare-buée │
│ → ┌─────┐ ← │
│ │ │ │
│ └─────┘ │
└───────────────┘
Les tiges prennent appui
contre une surface intérieure.
Pour le modèle ASTF 80, les plages indicatives de montage intérieur sont :
Ce type de montage dépend fortement de la forme exacte du pare-buée. Il doit être vérifié au cas par cas.
Dans la majorité des cas, une seule mesure suffit :
le diamètre extérieur du tube ou du pare-buée, mesuré à l’endroit exact où le filtre sera installé.
Par exemple, il ne faut pas simplement indiquer :
Ces informations décrivent l’ouverture ou la focale de l’instrument, mais pas forcément son diamètre extérieur réel.
Il faut mesurer le pare-buée avec une règle, un pied à coulisse ou un mètre souple et nous transmettre une valeur comme :
À partir de cette mesure, nous pouvons vérifier si le modèle ASTF 80 convient ou s’il faut choisir un diamètre supérieur.
Conseil : en cas de doute, envoyez-nous le modèle exact de votre instrument ainsi que
le diamètre extérieur mesuré du tube ou du pare-buée.
Nous pourrons vous indiquer le diamètre ASTF adapté et le jeu de tiges à utiliser.
Les tiges sont fixées sur des blocs coulissants en aluminium. Ces blocs peuvent être déplacés autour de l’anneau
afin d’ajuster précisément la position des trois points d’appui.
Les repères d’indexation permettent de retrouver facilement le même réglage lors des utilisations suivantes.
Une fois le filtre positionné :
Les tiges servent à centrer et maintenir le filtre. Elles ne doivent pas être serrées avec une force excessive.
Leurs gaines en caoutchouc nervuré améliorent l’adhérence et limitent le risque de glissement ou de marquage
des Windschutzes.
La stabilité finale repose à la fois sur les trois points de centrage et sur les sangles de sécurité fournies.
Trois sangles de sécurité avec fermeture autoagrippante et pastilles autocollantes sont fournies.
Elles assurent une retenue supplémentaire au cas où le filtre serait déplacé par une manipulation accidentelle,
une vibration ou une rafale de vent.
Les sangles doivent être installées lors de chaque observation. Le filtre ne doit jamais pouvoir tomber ou
se détacher lorsque le télescope est dirigé vers le Soleil.
Une plaque noire coulissante couvre les ouvertures de réglage de la monture afin d’empêcher la lumière solaire
de pénétrer latéralement dans l’instrument.
Des bouchons sont également fournis pour fermer les ouvertures inutilisées.
Le filtre ASTF 80 peut être utilisé pour la photographie solaire avec un appareil photo ou une caméra astronomique.
Le montage est le suivant :
Soleil → filtre ASTF installé à l’avant du télescope → optique du télescope → appareil photo ou caméra
Le filtre solaire doit toujours être installé avant de diriger l’instrument vers le Soleil.
Il ne faut jamais pointer le Soleil puis tenter de placer le filtre ensuite.
Le chercheur du télescope doit également être sécurisé.
Il doit être :
Un chercheur non protégé peut concentrer la lumière solaire et provoquer une brûlure ou endommager ses éléments internes.
La présente fiche concerne le modèle ASTF 80 mm.
Tous les autres diamètres de la gamme peuvent être commandés sur demande.
| Ouverture libre du filtre | Diamètre extérieur du barillet |
|---|---|
| 80 mm | 170 mm |
| 100 mm | 190 mm |
| 120 mm | 210 mm |
| 140 mm | 230 mm |
| 160 mm | 250 mm |
| 180 mm | 270 mm |
| 200 mm | 290 mm |
| 240 mm | 330 mm |
| 280 mm | 370 mm |
Le choix du modèle ne doit pas être effectué uniquement d’après le diamètre optique du télescope.
Il faut également tenir compte :
Vous possédez une lunette astronomique de 80 mm.
Le diamètre optique est donc de 80 mm, mais le pare-buée mesure 118 mm de diamètre extérieur.
Le modèle ASTF 80 peut convenir, car :
À l’inverse, une autre lunette de 80 mm peut posséder un pare-buée de 145 mm de diamètre extérieur.
Dans ce cas, le modèle ASTF 80 ne conviendra pas en montage extérieur, malgré le fait que la lunette possède
également une ouverture optique de 80 mm.
Il faudra alors choisir une version ASTF plus grande.
Le film AstroSolar® ClearWhite Safety OD 5.1 répond aux exigences de transmission applicables de la norme
EN ISO 12312-2:2015 pour les filtres destinés à l’observation directe du Soleil.
L’observation solaire reste néanmoins une activité exigeant une vigilance absolue.
Une mauvaise installation ou un filtre endommagé peut provoquer des lésions oculaires graves et irréversibles.
Le filtre reste obligatoire pendant toutes les phases partielles d’une éclipse solaire ainsi que pendant
une éclipse annulaire.
Lors d’une éclipse totale, il ne peut être retiré que pendant la courte phase de totalité, lorsque la photosphère
solaire est entièrement cachée par la Lune.
Dès qu’une partie du disque solaire réapparaît, le filtre doit être replacé immédiatement.
Les lunettes d’éclipse ne doivent jamais être utilisées seules pour regarder à travers un télescope,
des jumelles, une longue-vue ou un téléobjectif.
Le Baader ASTF 80 associe un film solaire reconnu pour sa qualité optique à une monture réglable, rigide
et compensée thermiquement.
Son système à trois tiges permet d’adapter précisément le filtre au diamètre extérieur du tube ou du pare-buée,
tout en maintenant le film correctement centré devant l’objectif.
Le modèle présenté sur cette fiche possède une ouverture libre de 80 mm et convient généralement,
en montage extérieur, aux tubes ou pare-buées mesurant environ 100 à 140 mm de diamètre extérieur.
Pour toute autre dimension, tous les diamètres de la gamme ASTF sont disponibles sur demande.
En cas de doute, transmettez-nous le modèle de votre instrument ainsi que le diamètre extérieur exact
du pare-buée afin que nous puissions vous conseiller la version adaptée.
