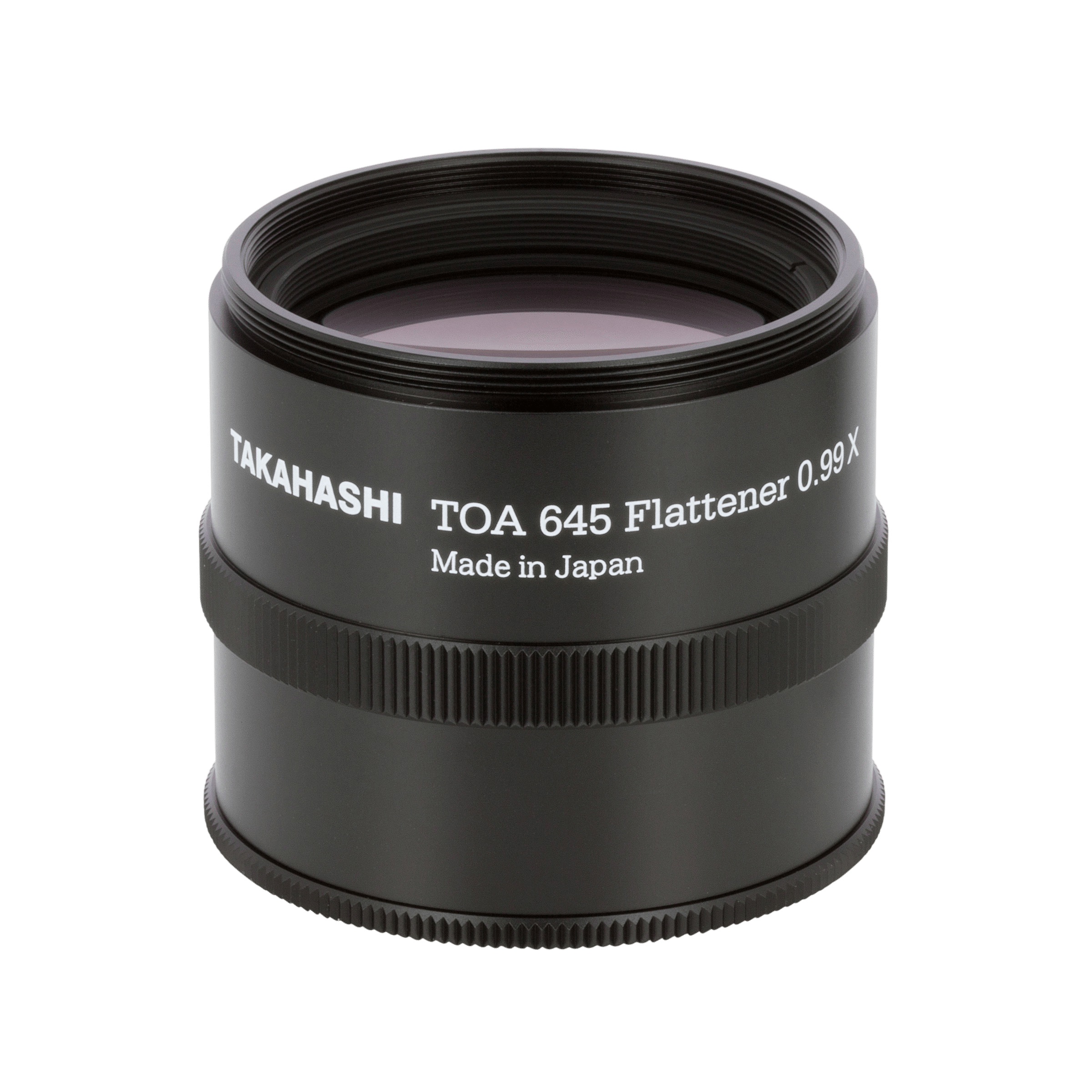

Takahashi-Feldkorrektursatz TOA-645 für TOA-130, mit korrigiertem Bildkreis von 60 mm und einem Backfokus von 56,2 mm ab dem CA35-Ausgang.
CHF 529.03inkl. Schweizer MwSt.
Artikelnummer TKA31587S
Wird für Sie bestellt
Lieferzeit: 5 bis 7 Werktage
Voraussichtlicher Versand: Zwischen dem 23. und 24. November 2026
Das Set TOA-645 TKA31587S ist für die Bildgebung mit dem Fernrohr TOA-130 vorgesehen. Der Hersteller gibt einen korrigierten Bildkreis von 60 mm an. Die Feldkorrektur gleicht die Bildfeldwölbung der TOA-Spektive aus; sie entbindet jedoch nicht von der Einhaltung der vorgesehenen Montage und Abstände.
Für das TOA-130 gibt der Hersteller einen mechanischen Abstand von 83,7 mm vom M72-Ausgang des Korrektors und von 56,2 mm vom M54-Ausgang des CA35 an. Diese Abstände beziehen sich auf unterschiedliche Bezugsebenen: Addieren Sie sie nicht. Die Tabelle gibt außerdem die Brennweite und das F/D-Verhältnis an, die mit diesem Fernrohr erzielt werden.
In der Herstellerdokumentation wird der Verlängerungsring M72 Nr. 51L mit dem TOA-130 kombiniert. Der Fotoring CA Ring35 verfügt über einen M54-Anschluss. Der optische Korrektor ist bei allen TOA-Sets identisch, jedoch dürfen die Verlängerungsringe nicht vertauscht werden, ohne zuvor die Montage des jeweiligen Instruments zu überprüfen.
| Merkmal | Wert |
|---|---|
| Resultierende Brennweite (TOA-130) | 990 mm |
| Ergebnis des F/D-Verhältnisses (TOA-130) | 7,6 |
| Durchmesser des korrigierten Bildkreises | 60 mm |
| Mechanischer MBD-Backfokus ab dem Korrektor (M72-Anschluss) | 83,7 mm |
| Mechanischer MBD-Backfocus ab dem CA35 (M54-Anschluss) | 56,2 mm |
| Mechanische Schnittstelle am Ausgang (Korrektor) | M72x1-Innengewinde |
| Mechanische Schnittstelle am Ausgang (CA35) | M54x0,75-Innengewinde |
| Mechanischer Durchmesser | 78 mm |
| Mechanische Länge (komplette Montage) | 70 mm |
| Gewicht (komplett montiert) | 360 g |
| Referenz | TKA31587S |
| Vom Hersteller vorgesehener Verlängerungsring | 51 l |
Einige ausgewählte Zubehörteile für dieses Modell, ganz nach Ihren Bedürfnissen.
Passendes Zielfernrohr separat erhältlich. Das Set 130 enthält die M72 51L-Verlängerung und den CA35-Ring; überprüfen Sie die für das jeweilige Modell geeignete Zeichnung und die Entfernung von der richtigen Bezugsfläche aus.
Passendes Zielfernrohr separat erhältlich. Das Set 130 enthält die M72 51L-Verlängerung und den CA35-Ring; überprüfen Sie die für das jeweilige Modell geeignete Zeichnung und die Entfernung von der richtigen Bezugsfläche aus.
