Monochrome Autoguiding-Kamera SC2210 mit 4-µm-Pixeln, deren Sensor mit einer Größe von 7,68 × 4,32 mm das Sichtfeld im Vergleich zur ASI290MM Mini mit identischer Optik vergrößert. Dank ihres 1,25-Zoll-Formats, ihres Gewichts von 60 g und ihres USB-2.0-Typ-C-Anschlusses lässt sie sich kompakt an einem kompatiblen Leitfernrohr oder optischen Teiler montieren.
CHF 242.10inkl. Schweizer MwSt.
Artikelnummer ZWO-A142386
Wird für Sie bestellt
Bearbeitungszeit: 10 Tage bis 3 Wochen
Voraussichtlicher Versand: Zwischen dem 19. und dem 24. November 2026

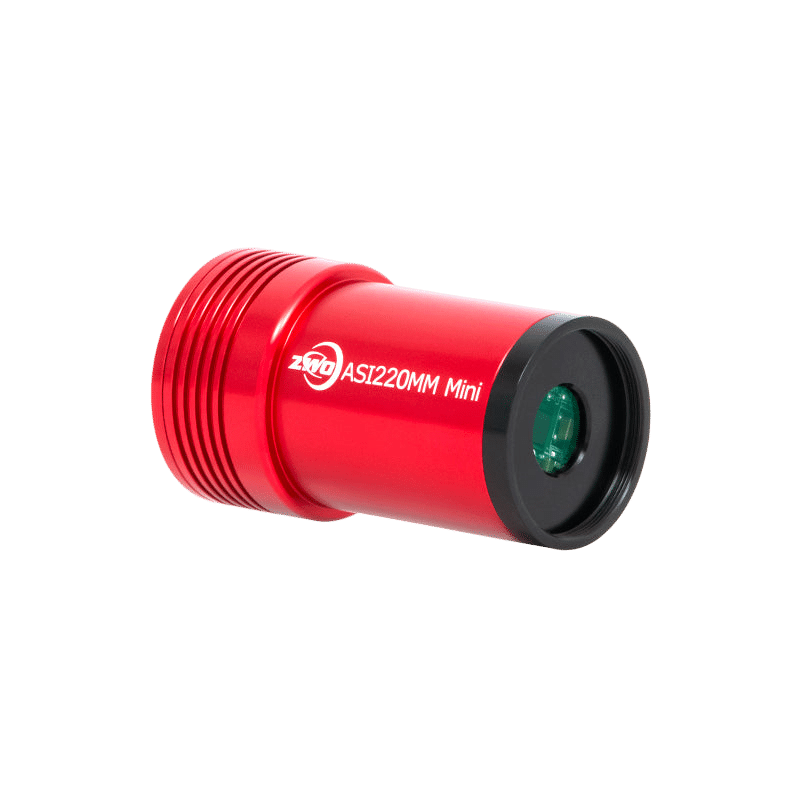

Die ASI220MM Mini ist in erster Linie eine monochrome Autoguiding-Kamera. Ihr SC2210-Sensor mit einer Auflösung von 1920 × 1080 Pixeln misst 7,68 × 4,32 mm und verfügt über 4 µm große Bildpunkte. Die Wahl richtet sich daher nicht auf die Erstellung großer Endbilder, sondern auf die Fähigkeit, einen Referenzstern im Sichtfeld des Nachführsystems zu finden und zu messen. Ihr Gehäuse im 1,25-Zoll-Format und ihr angegebenes Gewicht von 60 g eignen sich für eine Installation, bei der Platzbedarf und Belastung des Okularhalters eine Rolle spielen.
ZWO präsentiert die ASI220MM Mini als Weiterentwicklung der ASI290MM Mini: Die Sensorfläche vergrößert sich von 5,6 × 3,2 mm auf 7,68 × 4,32 mm, die Pixel sind größer und die Empfindlichkeit im nahen Infrarotbereich wurde verbessert. Bei Verwendung derselben Führungsoptik deckt diese vergrößerte Fläche einen größeren Teil des Himmels ab und kann die Suche nach einem Stern erleichtern. Sie garantiert jedoch nicht, dass in allen Richtungen und mit jedem beliebigen optischen Teiler ein verwertbarer Stern gefunden wird.
Der Hersteller gibt eine maximale Quantenausbeute von 92 % und ein Ausleserauschen von 0,6 bis 3,2 Elektronen je nach Einstellung an. Diese Eigenschaften sind nützlich, wenn das verfügbare Signal schwach ist. Achten Sie bei der Nachführung vor allem darauf, einen Stern zu suchen, der ohne Übersteuerung gemessen werden kann: Ein systematisches Erhöhen der Verstärkung oder ein übermäßiges Verkürzen der Belichtungszeiten kann die Stabilität der Messung beeinträchtigen, anstatt die Nachführung zu verbessern.
Achten Sie bei einem separaten Führungsfernrohr auf die Stabilität der Befestigungen und vermeiden Sie, dass die Kabel an der Kamera ziehen. Eine scheinbar korrekte Nachführung lässt nicht unbedingt erkennen, ob es zu Durchbiegungen zwischen dem Hauptinstrument und dem Führungsfernrohr kommt. Bei Verwendung eines optischen Strahlteilers nimmt die Kamera hingegen einen Teil des Strahls desselben Instruments auf; überprüfen Sie die Größe des Prismas, das tatsächlich beleuchtete Sichtfeld und die Möglichkeit, beide Kameras gleichzeitig scharfzustellen.
Die von ZWO angegebenen Auszugmaße betragen je nach mechanischer Konfiguration 8,5 oder 12,5 mm. Verwechseln Sie diese nicht mit dem von einem fotografischen Korrektor geforderten Auszug: Es muss die gesamte Montage geprüft werden. Die angegebene Anschlussverbindung kombiniert das 1,25-Zoll-Format mit dem Gewinde M28,5 × 0,6. Der Durchmesser allein reicht nicht aus, um den Fokussierhub oder die Kompatibilität der einzelnen Zubehörteile zu bestätigen.
Der USB-Typ-C-Anschluss arbeitet hier im USB-2.0-Modus: Seine Form bedeutet nicht, dass es sich um USB 3.0 handelt. Bei voller Auflösung gibt ZWO 14 Bilder pro Sekunde im RAW8-Format und 7 Bilder pro Sekunde im RAW16-Format an. Diese Unterscheidung ist aussagekräftiger als eine ohne Kontext angegebene Bildrate. Der Wandler bleibt bei 12 Bit; RAW16 bezeichnet das Ausgabeformat, nicht einen 16-Bit-Sensor. Für Planetenaufnahmen mit hoher Bildrate und großem Sichtfeld sollten Sie lieber eine Kamera vergleichen, die speziell auf schnelle Bildaufnahme ausgelegt ist.
Dokumentation: Offizielles ZWO-Datenblatt.
La ZWO ASI220MM Mini est destinée à l'autoguidage : montée sur une petite lunette guide ou un diviseur optique, elle suit une étoile et envoie les corrections à la monture pendant les poses longues. Avec ses pixels de 4 µm, elle échantillonne à environ 6,4″ par pixel sur une lunette guide Askar 32 mm (128 mm de focale) et 4″ sur l'Askar 52 mm (208 mm). La lunette guide convient aux focales d'imagerie courtes à moyennes ; pour les longues focales, le diviseur optique est plus précis car il guide à travers l'instrument principal.
Le SmartSens SC2210 associe des pixels de 4,0 µm, un rendement quantique de 92 % et un bruit de lecture de 0,6 e⁻ : il détecte des étoiles guides faibles avec des poses courtes. Sa capacité de puits modeste (8,78 ke⁻) n'est pas gênante pour le guidage.
Nein: Das Gerät wird über sein USB-Kabel mit Strom versorgt. Eine externe Stromversorgung ist nicht erforderlich.
Le backfocus de la caméra est de 8,5 mm. Raccordement : 1,25″ et M28,5 × 0,6.
Sie lässt sich in die 1,25-Zoll-Okularhalterung eines Leitfernrohrs einsetzen, zum Beispiel des'Askar 32 mm oder das'Askar 52 mm, oder wird an einen optischen Teiler angeschlossen. Über den ST4-Anschluss können die Korrekturdaten direkt an die Montierung gesendet werden; bei Verwendung eines Computers oder eines ASIAIR erfolgt die Nachführung meist über USB.
Das Handbuch des Herstellers (auf Englisch) ist hier verfügbar: manuel ZWO ASI220MM Mini (PDF).
