Tourelle à prisme intégré 90° : entrée 50,8 mm, quatre sorties 31,75 mm. Tirage 82 mm. Jupe des oculaires limitée à 31 mm, filtre compris.
CHF 608.21
Référence TKA00404
En stock - Livraison sous 5 à 7 jours
La tourelle Takahashi reçoit quatre oculaires au coulant 31,75 mm. Son entrée mâle de 50,8 mm se place au foyer de l’instrument. Un prisme intégré dévie le faisceau à 90°, tandis que la partie rotative à cliquet permet de sélectionner l’oculaire. Une pastille fluorescente repère la position utilisée.
Les quatre logements utilisent un serrage annulaire en Téflon. Le fabricant a conçu la tourelle pour les oculaires Takahashi Abbe et LE, à l’exception des LE40 et LE50 au coulant 50,8 mm. Les oculaires d’autres marques doivent avoir un encombrement équivalent ; les modèles lourds et à grand champ sont déconseillés.
La jupe au coulant 31,75 mm ne doit pas dépasser 31 mm de longueur, filtre additionnel compris. Au-delà, elle pourrait toucher le prisme et l’endommager. Cette limite mécanique est à vérifier avant d’insérer un oculaire, même si son diamètre est compatible.
La tourelle introduit un tirage de 82 mm. Avec l’allonge S TKA00105 optionnelle, le tirage atteint 117,5 mm, équivalent à celui du renvoi coudé Takahashi TKA00543 avec le réducteur TKA00111. Takahashi indique cette allonge comme indispensable à la mise au point sur FC-76DS, FSQ-85ED, FSQ-106ED, FSQ-130ED, Mewlon-250CRS et Mewlon-300CRS.
| Merkmal | Wert |
|---|---|
| Referenz | TKA00404 |
| Interfaces mécaniques en entrée | Coulant 2" (50,8 mm) mâle |
| Interface mécanique en sortie | 4 x coulant 1.25" (31,75 mm) femelle |
| Tirage | 82 mm |
| Abmessungen | Epaisseur : 100 mm. Diamètre : 135 mm |
| Gewicht | 610 g |

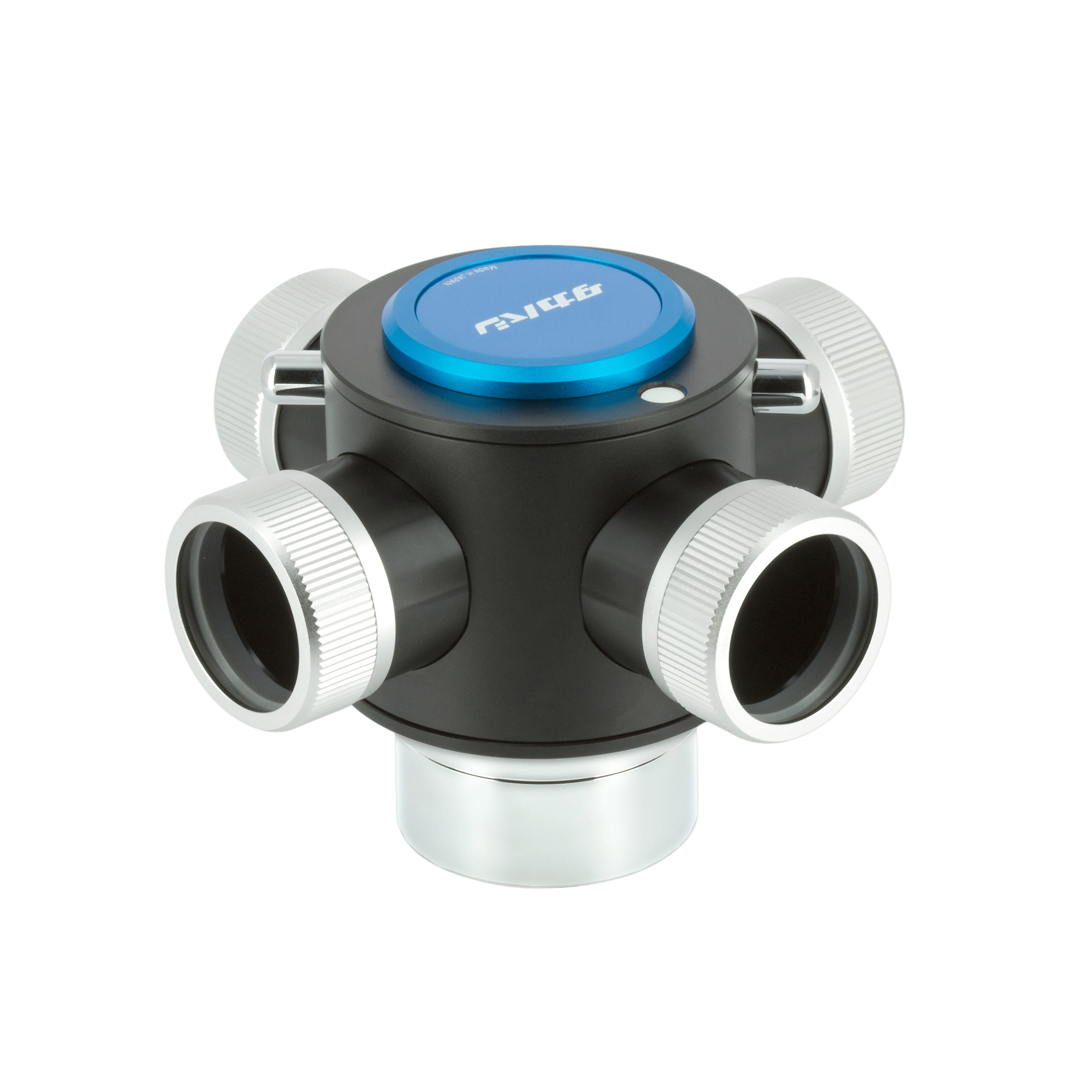

Tourelle TKA00404 avec prisme intégré et quatre logements. Les oculaires et le tube allonge TKA00105 ne sont pas annoncés comme inclus ; cette allonge est optionnelle.
Référence : TKA00404. Fiche officielle Takahashi.
