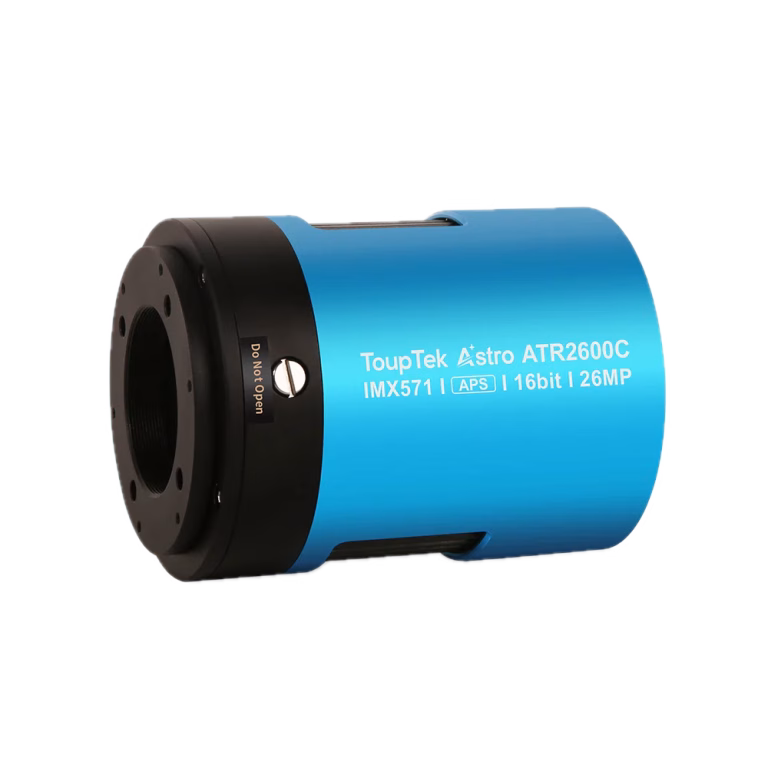

ToupTek ATR2600C AR: gekühlte APS-C-Farb-Astrokamera mit Sony IMX571-Sensor
Die ToupTek ATR2600C (Typennummer ATR3CMOS26000KPA V4.4) ist eine gekühlte CMOS-Farbkamera, die für
l’Deep-Sky-Astrofotografie. Ihr hintergrundbeleuchteter Sony IMX571-Sensor im APS-C-Format vereint
26 Millionen Pixel, ein nativer 16-Bit-Analog-Digital-Wandler und ein extrem geringes Ausleserauschen.
Sie bietet somit einen großen, detaillierten Bildausschnitt, einen großen Dynamikumfang und einen einfachen Farb-Workflow für die Fotografie
Nebel, Galaxien, Sternhaufen und große Staubkomplexe.
Diese Version erhält eine Heckscheibe ohne integrierten IR-Sperrfilter. Sie lässt also
Der Astrofotograf wählt für jedes Motiv den passenden externen Filter aus, von Breitband bis Dualband, und profitiert dabei
einer zweistufigen TEC-Kühlung, einer Amp-Glow-freien Architektur und einem 512-MB-DDR3-Puffer.
Die Stärken der ToupTek ATR2600C
- Sony IMX571 BSI APS-C-Farbsensor von 23,4 × 15,7 mm, um ein großzügiges Bildfeld abzudecken.
- Auflösung von 6224 × 4168 Pixel, das entspricht etwa 26 Megapixel, mit quadratischen Pixeln von 3,76 µm.
- Nativer 16-Bit-ADC und ein angegebener Dynamikbereich von 14 Stops um schwache Signale wie beispielsweise die hellsten Bildbereiche zu erhalten.
- Angegebener minimaler Leselärm von 0,883 e−, je nach ausgewähltem Modus und Verstärkung.
- Full-Well-Kapazität von 51 ke− im Standardmodus und bis zu etwa 100 ke− im „High Full Well“-Modus.
- Zweistufige TEC-Kühlung bis zu 42 °C über der Raumtemperatur, um lange Belichtungszeiten zu stabilisieren.
- Architektur ohne Amp-Glow sowie eine vierstufig einstellbare Beschlagschutzheizung für das Fenster.
- USB 3.0 und 512 MB DDR3-Pufferspeicher um die Bildübertragung während der Aufnahmen zuverlässiger zu gestalten.
Ein Sony IMX571-Sensor, der speziell für Deep-Sky-Aufnahmen entwickelt wurde
Großes APS-C-Bildfeld und Pixelgröße von 3,76 µm
Mit einer Diagonale von 28,3 mm erfasst der APS-C-Sensor deutlich mehr vom Himmel als ein kleiner Planetensensor, während
unter Beibehaltung einer hohen Auflösung. Es eignet sich für Ferngläser, Astrographen und korrigierte Teleskope, die einen Kreis ausleuchten können
APS-C-Bild. Mit den 26 Megapixeln lassen sich die Strukturen ausgedehnter Nebel, die Arme von Galaxien und die
dichte Sternenfelder, wobei ein ausreichender Spielraum für das Zuschneiden bleibt.
Farbe in einer einzigen Aufnahme
Die Bayer-Farbmatrix ermöglicht eine OSC-Erfassung (One Shot Color): die Informationen
Rot-, Grün- und Blau-Bilder werden während derselben Belichtung aufgenommen. Ein Filterrad ist daher nicht unbedingt erforderlich, um
Mit Farbe beginnen. Eine Schublade oder ein Filterhalter ist nützlich, um einen UV-/IR-Sperrfilter oder einen Lichtverschmutzungsfilter anzubringen.
oder Dualband, je nach Projekt.
16 Bit, geringes Rauschen und hohe Kapazität
Der 16-Bit-Konverter gibt feine Tonwertübergänge wieder und erleichtert die Bearbeitung von Bereichen mit starkem Kontrast,
zum Beispiel um helle Sterne herum oder im Zentrum einer Galaxie. Die Modi HCG, LCG, Low Noise und High Full Well
ermöglichen es, je nach Belichtungszeit und Zielobjekt zwischen Leserauschen, Dynamik und Sättigungsfähigkeit abzuwägen.
Regulierte Kühlung für gleichmäßigere Langzeitbelichtungen
Das zweistufige thermoelektrische Modul kann den Sensor bei folgenden Vorgängen auf bis zu 42 °C unter die Umgebungstemperatur abkühlen:
lange Belichtungszeiten. Die PID-Regelung trägt dazu bei, eine stabile Solltemperatur aufrechtzuerhalten, wodurch die Bibliotheken von
Darks lassen sich leichter wiederverwenden und begrenzen die Schwankungen des thermischen Rauschens im Laufe der Nacht. Die tatsächlich erzielte Abweichung
hängt von der Außentemperatur, der Belüftung, dem Sollwert und der verfügbaren Leistung ab.
Die vierstufig einstellbare Beheizung des optischen Fensters verringert die Gefahr der Kondensation. Der DDR3-Puffer von
512 MB dienen als temporärer Puffer, um den USB-Datenverkehr zu optimieren und den Verlust von Datenpaketen zu begrenzen.
Das Fehlen des Amp-Glow ist hingegen auf den elektronischen Aufbau der Kamera zurückzuführen.
AR-Glasversion: Wählen Sie Ihre Filterung frei aus
AR bedeutet entspiegelt. Das Fenster schützt den Sensor und mindert Reflexionen, verfügt jedoch nicht über eine
UV-/IR-Sperre. ToupTek gibt für das AR-Glas einen Durchlassbereich von 380 bis 1100 nm an; der nutzbare Bereich des
Das System hängt dann von der Empfindlichkeit des Sensors, der Optik und dem verwendeten externen Filter ab. Diese Konfiguration ist
besonders flexibel, wenn Sie verschiedene Filtertypen verwenden und die vollständige Kontrolle über die
Bandbreite.
Mechanische Integration und Softwarekompatibilität
Das M42 × 0,75-Innengewinde und der Nenn-Backfokus von 17,5 mm erleichtern den Einbau in zahlreiche
Bildgebungssysteme. Der mitgelieferte externe M42-Ring ermöglicht eine Konfiguration mit 12,5 mm. Um 55 mm zu erreichen
Da Korrektoren und Reduzierstücke häufig nachgefragt werden, müssen die Ringe, Filter und Zubehörteile genau zusammengerechnet werden.
tatsächlich installiert sind.
Die Kamera wird über die ToupSky-Software und die ToupTek-Treiber gesteuert. Die Dokumentation sieht den Einsatz mit folgenden Programmen vor:
N.I.N.A. über ASCOM sowie mit den kompatiblen Umgebungen, die von den Treibern und SDKs des Herstellers unterstützt werden.
Die aufgenommenen Bilder können anschließend mit spezieller Software wie Siril oder PixInsight kalibriert und bearbeitet werden.
Technische Daten des ATR2600C AR
| Merkmal | Wert |
|---|---|
| Modell / Artikelnummer | ToupTek ATR2600C / ATR3CMOS26000KPA |
| Kameratyp | Gekühlte Farb-CMOS-Kamera für die Deep-Sky-Astrofotografie und die EAA |
| Sensor | Sony IMX571, Farb-Sensor mit Hintergrundbeleuchtung (BSI), Rolling-Shutter-Sensor |
| Format / Diagonale | APS-C, 23,4 × 15,7 mm, Diagonale 28,3 mm |
| Auflösung | 6224 × 4168 Pixel, ca. 26 Mpx |
| Pixelgröße | 3,76 × 3,76 µm |
| A/D-Wandler | 16 Bit nativ |
| Dynamischer Bereich | Bis zu 14 Blendenstufen angegeben, je nach Modus und Einstellungen |
| Rauschen beim Lesen | Angegebener Mindestbetrag: 0,883 e−, je nach Modus und Verstärkung |
| Vollblüter | 51 ke− standardmäßig bis zu etwa 100 ke− im High-Full-Well-Modus |
| Spitzenquantenausbeute | Über 80 % |
| Zeit für das Legen | 0,1 ms bis 3600 s |
| Wiedergabemodi | HCG / LCG, Low Noise, High Full Well, ROI und Binning |
| Drehzahl bei vollem Sensor | Bis zu 6,8 Bilder pro Sekunde bei 16 Bit und ca. 13 Bilder pro Sekunde bei 8 Bit über USB 3.0, außer im Low-Noise-Modus |
| Pufferspeicher | 512 MB DDR3 |
| Kühlung | Zweistufiges TEC mit Lüfter und PID-Regelung, ΔT bis zu 42 °C unter Umgebungstemperatur |
| Beschlagschutz | In vier Stufen regelbare Fensterheizung |
| Schutzfenster | AR-Glas (entspiegelt), ohne integrierten IR-Sperrfilter |
| Angegebener Bereich des AR-Glases | 380 bis 1100 nm; der nutzbare Empfindlichkeitsbereich hängt vom Sensor, der Optik und der externen Filterung ab |
| Datenschnittstelle | USB 3.0 / USB 2.0 Typ B, mit USB-2.0-Hub für Zubehör |
| Kamerahalterung | Innengewinde M42 × 0,75 |
| Backfocus | Standardmäßig 17,5 mm; Konfiguration mit 12,5 mm mit dem mitgelieferten M42-Außenring |
| Kamerastromversorgung | 12 V DC / 3 A, Stecker 5,5 × 2,1 mm |
| Netzteil für diese Version | Eingangsspannung 100–240 V Wechselstrom, Netzkabel mit Euro-Stecker |
| Abmessungen / Gewicht | Ø 80 mm × 107,1 mm / ca. 577 g |
| Treiber und Software | ToupSky, native Treiber von ToupTek, ASCOM und N.I.N.A.; weitere Umgebungen je nach Treiber, SDK und Betriebssystem |
Ungefährer Inhalt der Verpackung
- Gekühlte ToupTek ATR2600C-Farbkamera, blaues Gehäuse, mit AR-Glasfenster
- Netzteil 100–240 V auf 12 V Gleichstrom und Kabel mit Eurostecker
- USB-3.0-Kabel vom Typ A auf Typ B, ca. 1,5 m lang
- M42-Außenring 12,5 mm
- M48-auf-M42-Adapter sowie Verlängerungsrohre mit 16,5 mm und 21 mm Durchmesser
- Schutzkappe
Der genaue Inhalt kann je nach Charge, Region oder bestelltem Paket variieren.
Für welche Anwendungsbereiche eignet sich diese gekühlte Astronomie-Kamera?
Die ATR2600C richtet sich an Astrofotografen, die den Bildausschnitt eines APS-C-Sensors und die einfache Handhabung einer Farbkamera suchen
sowie die Wiederholgenauigkeit einer geregelten Kühlung. Sie stellt eine konsequente Weiterentwicklung von einer Spiegelreflex- oder einer Hybridkamera dar, um
lange Aufnahmenächte automatisieren, Mosaike erstellen oder computergestützte Beobachtungen durchführen.
- Diffuse Nebel und große H-II-Komplexe mit einem geeigneten Filter
- Galaxien und Galaxienhaufen dank 16-Bit-Dynamik und geringem Ausleserauschen
- Sternenfelder, IFN und dunkler Staub bei günstigen Wetterbedingungen
- EAA und Live-Stacking dank USB 3.0-Übertragung und ROI
Häufig gestellte Fragen zum ToupTek ATR2600C AR
Was ist der Unterschied zwischen AR-Glas und der IR-Cut-Version?
Das AR-Glas ist ein entspiegeltes Schutzfenster ohne integrierten IR-Cut-Filter. Es bietet mehr Freiheit
um einen externen Filter auszuwählen. Die IR-Cut-Version filtert ultraviolette und infrarote Strahlung direkt am Fenster heraus. Ich empfehle diese Variante nicht.
Sollte man bei dieser AR-Version einen UV-/IR-Sperrfilter hinzufügen?
Bei Breitbandfiltern mit refraktiver Optik wird im Allgemeinen empfohlen, einen solchen hinzuzufügen, um besser
die Helligkeit der Sterne und die Farbbalance zu kontrollieren. Verwenden Sie einen Dualband- oder Schmalbandfilter, um stattdessen
die Spezifikationen zur Außerbandunterdrückung des verwendeten Filters.
Ist der ToupTek ATR2600C mit N.I.N.A. kompatibel?
Ja. ToupTek dokumentiert die Verwendung des ATR2600C mit N.I.N.A. über dessen ASCOM-Treiber. Installieren Sie die aktuellen Versionen des
Treiber des Herstellers und der ASCOM-Plattform, bevor Sie die Kamera anschließen.
Welches Netzteil sollte man verwenden?
Für die Kühlung ist eine geregelte Dauerstromversorgung mit 12 V / 3 A erforderlich. Diese Konfiguration wird geliefert mit
ein Netzteil und ein Netzkabel mit Eurostecker. Eine stabile Netzspannung innerhalb des vom Hersteller zugelassenen Bereichs
kann ebenfalls verwendet werden.
Wie groß ist der Backfokus der Kamera?
Der Backfokus beträgt 17,5 mm. Mit dem mitgelieferten externen M42-Adapterring ist eine Konfiguration von 12,5 mm möglich.
Berechnen Sie anschließend die optische Dicke jedes Rings, Filters, Schiebers, Rads oder optischen Teilers, um den Abstand einzuhalten
die von Ihrem Korrektor oder Reduzierer gefordert wird.
Ist ein Filterrad vorgeschrieben?
Nein. Der Farbsensor erfasst alle drei RGB-Komponenten in einer einzigen Aufnahme. Bei der AR-Version reicht ein einfacher
Eine Schublade oder ein Filterhalter kann ausreichen, wenn Sie zwischen UV-/IR-Sperrfilter, Schmutzschutzfilter und Dualbandfilter wechseln möchten.
