QHYOAG-L optical splitter

Guides Hors Axe QHYOAG de QHYCCD : Précision et Performance pour l’Astrophotographie

Les diviseurs optiques QHYOAG de QHYCCD, déclinés en trois versions principales QHYOAG-S, QHYOAG-M, et QHYOAG-L, sont des dispositifs essentiels pour les astrophotographes recherchant une précision de guidage optimale. Ces outils permettent d’utiliser le même chemin optique pour la caméra principale et la caméra de guidage, éliminant ainsi les problèmes de flexion différentielle souvent rencontrés avec les systèmes de guidage externes.

Caractéristiques communes aux QHYOAG

• Conception mécanique robuste et fine :
  • Les QHYOAG sont conçus pour être extrêmement fins, avec une épaisseur de seulement 10 mm pour le corps principal. L’ajout d’un adaptateur fileté (M42, M54 ou M62 selon le modèle) augmente légèrement cette épaisseur à environ 13 mm.
  • Le châssis est fabriqué en aluminium anodisé, garantissant une excellente durabilité tout en minimisant le poids. Cela permet une intégration facile dans des configurations optiques complexes.
• Prisme ajustable :
  • Chaque modèle intègre un prisme carré permettant de capturer une partie du champ lumineux pour la caméra de guidage sans interférer avec l’image principale.
  • La taille du prisme varie selon les modèles, influençant la compatibilité avec différentes caméras de guidage et capteurs.
  • Le prisme est ajustable en position et peut être verrouillé pour garantir un alignement parfait avec le système optique.
• Focalisation précise :
  • Tous les modèles incluent un focalisateur hélicoïdal de 1,25 pouce, compatible avec les caméras de guidage QHY5II et QHY5III.
  • Ce mécanisme permet un réglage précis de la mise au point, qui peut ensuite être verrouillé à l’aide de vis à oreilles pour éviter tout déplacement accidentel pendant l’utilisation.
• Connexion universelle :
  • Les QHYOAG se fixent directement aux roues à filtres QHYCFW ou aux caméras via six vis, garantissant une connexion mécanique solide et parfaitement parallèle.
  • Ils sont compatibles avec une large gamme d’accessoires standard et optionnels pour s’adapter à divers setups optiques.

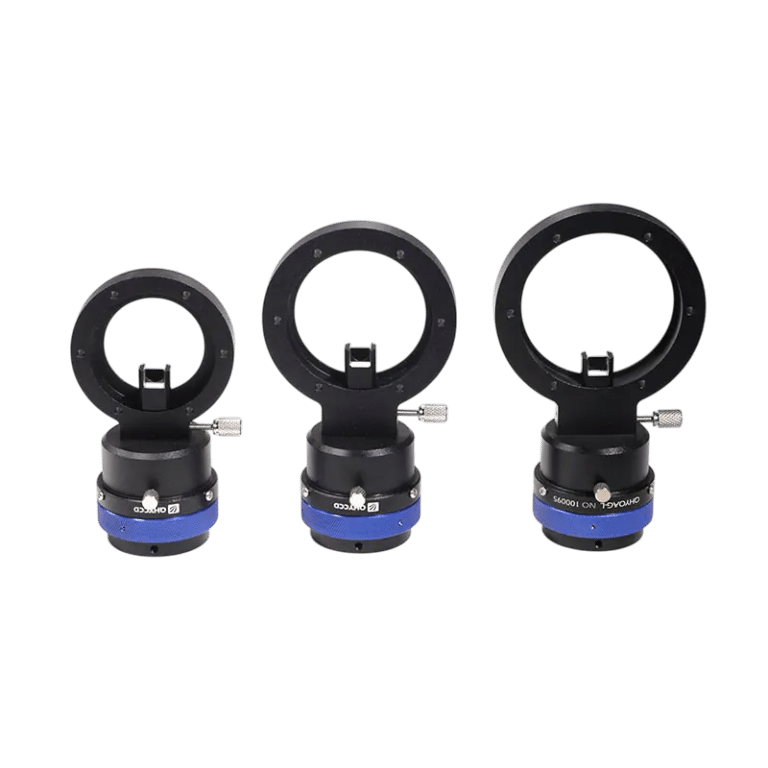

Les trois modèles : S, M, et L

1. QHYOAG-S :
   • Taille du prisme : 8 x 8 mm.
   • Filetage d’adaptateur : M42/0.75.
   • Capteurs compatibles : Convient aux capteurs compacts jusqu’à 1 pouce (comme ceux des caméras CMOS/CCD compactes).
   • Usage recommandé : Idéal pour les configurations légères ou portables avec des télescopes à champ étroit ou des systèmes optiques compacts.
   • Avantages : Design ultra-fin adapté aux setups nécessitant un faible backfocus.
2. QHYOAG-M :
   • Taille du prisme : 8 x 8 mm dans la version standard ; jusqu’à 10 x 14 mm dans la version Pro.
   • Filetage d’adaptateur : M54/0.75.
   • Capteurs compatibles : Convient aux capteurs APS-C ou APS-H (taille intermédiaire).
   • Usage recommandé : Parfait pour les configurations intermédiaires utilisant des roues à filtres comme la QHYCFW3-M ou des caméras telles que le QHY268M.
   • Avantages : Équilibre entre finesse et capacité à capturer un plus grand champ d’étoiles guide.
3. QHYOAG-L :
   • Taille du prisme : 8 x 8 mm dans la version standard ; jusqu’à 10 x 14 mm dans la version Pro.
   • Filetage d’adaptateur : M62/0.75.
   • Capteurs compatibles : Optimisé pour les capteurs plein format et plus grands (comme ceux des caméras scientifiques QHY600 ou QHY461).
   • Usage recommandé : Conçu pour les configurations professionnelles nécessitant une couverture spectrale étendue et une compatibilité avec des télescopes à grande ouverture.
   • Avantages : Taille de prisme augmentée dans les versions Pro pour réduire le vignettage sur les grands capteurs.

Différences principales entre S, M et L

• Taille du prisme :
  • Le modèle S dispose d’un prisme plus petit (8 x 8 mm), suffisant pour les petits capteurs.
  • Les modèles M et L offrent une taille de prisme plus grande (jusqu’à 10 x 14 mm dans leurs versions Pro), idéale pour capturer davantage d’étoiles guide sur des capteurs plus grands.
• Compatibilité avec les capteurs :
  • Le modèle S est limité aux petits capteurs (1 pouce ou moins).
  • Le modèle M supporte des capteurs intermédiaires comme APS-C/APS-H.
  • Le modèle L est conçu pour les capteurs plein format ou plus grands.
• Filetage d’adaptateur :
  • S : M42/0.75.
  • M : M54/0.75.
  • L : M62/0.75.
• Applications spécifiques :
  • S : Configurations compactes ou légères.
  • M : Configurations intermédiaires équilibrant performance et encombrement.
  • L : Configurations professionnelles nécessitant une précision maximale sur des champs larges.

Applications pratiques

Les guides hors axe QHYOAG sont particulièrement adaptés pour :

• Réduire la flexion différentielle grâce au partage du chemin optique entre caméra principale et caméra guide.
• Maximiser le potentiel des caméras guides dotées de grands capteurs en minimisant le vignettage grâce à un prisme adapté (notamment dans les versions Pro).
• Offrir une solution compacte mais robuste aux astrophotographes travaillant avec différents types de télescopes, qu’il s’agisse de systèmes compacts ou professionnels.

Récapitulatif efficace

• Trois modèles principaux adaptés à différentes tailles de capteurs (S, M, et L) :
• S : Pour petits capteurs (prisme 8 x 8 mm).
• M/L : Pour capteurs intermédiaires ou grands formats (prisme jusqu’à 10 x 14 mm dans les versions Pro).
• Conception ultra-fine (10 mm) avec adaptateurs filetés variés (M42, M54, M62).
• Compatible avec les roues à filtres QHYCFW3 et autres accessoires standard via six vis robustes.
• Focalisateur hélicoïdal précis intégré pour un réglage optimal de la mise au point.

Les guides hors axe QHYOAG représentent une solution incontournable pour améliorer la précision du guidage tout en réduisant l’encombrement mécanique dans vos setups astrophotographiques !
